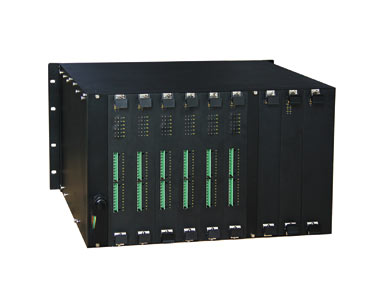

產品簡介
- HOURSIS 2025 是將成熟工業互聯網技術引入智能交通控制領域的最新產品，內置多核多CPU 結構，可承載各類增值計算能力。采用網絡+ 計算結合的模式，內置高性能網絡交換機，實現交通現場網絡一體化，提供UTP、光纖、兩線制以太網等多種網絡接口，支持基于TCP/IP 協議的豐富的網絡服務，將交通控制、交通感知、交通視頻應用、交通云數據處理等多種應用高度集成。
- HOURSIS 2025 支持網絡化工程布局，可實現交通現場外圍設備智能化與IP 化互聯。提供直連相位驅動、網絡化信號驅動、視頻采集、違法監測驅動等多種模塊化板卡，可根據需要自由組合，可實現無中心情況下區域控制與檢測數據共享?？蛇x的高容量、高可靠存儲能力，滿足視頻、圖片、交通感知數據的本地化分布存儲需求。
- HOURSIS 2025 符合GB25280-2016標準，支持GB/T20999-2017、NTCIP 通信協議，可與多種協議的中心控制系統互聯?？赏ㄟ^軟件定義進行控制功能組合，適應路口控制、匝道控制、潮汐流車道、有軌電車控制等多種交通控制需要。
關鍵特性
CPU處理器：雙四核64位工業級POWER PC CPU
時鐘：支持高精度工業級時鐘校準
控制模式：具備云控制模式，支持感應、協調、中心、本地優化、行人、手動等多種控制模式
驅動板能力：提供12路獨立二線制以太網接口、24V直流輸出、220V 交流電輸出
網絡通信：支持 4 路千兆光纖接口、8 路 RJ45 網絡接口、12路二線制以太網
串行接口：8 路 RS-485 串行通訊接口
提供多種室外機柜可選
性能參數
| 產品功能 |
| 邊緣計算 |
提供豐富的計算能力，具備二次業務功能定制與開發采用實時操作系統，可同時進行多任務并發處理 |
| 多業務共存 |
并發處理交通控制、視頻處理、違法監測、數據檢索 |
| 數據存儲 |
內置固態數據存儲能力，可依據功能配置需求靈活選擇存儲空間，最大可擴展至8TB |
| 控制模式 |
支持感應控制
支持方案感應控制
支持定周期協調控制
支持中心控制
支持本地優化控制
支持行人控制
支持手動控制
支持緊急控制
支持優先控制
云交通控制模式 |
| 檢測器接入 |
支持標準IO 接入
支持串行數據接入
支持有線、無線網絡接入 |
| 方案支持 |
支持最大128 套配時方案
支持每種方案最大32 步
可配置相位燈序
支持單機多路口控制 |
| 時間調度 |
支持16 組日期調度表
支持16 組64 時間任務計劃 |
| 時鐘校準 |
支持GPS 自動時鐘校準
支持工業級高精度中心時鐘校準 |
| 設備驅動 |
支持大于32 相位驅動
支持大于64 路檢測器輸入 |
| 產品規格 |
| 技術參數 |
標準
符合 GB25280-2016標準
符合 GB ／ T20999-2017協議
符合 NTCIP協議 |
| 電氣與安全 |
內置獨立黃閃機制
內置沖突檢測機制
內置信號輸出響應檢測
內置雙路供電
內置接地、避雷裝置 |
| 接口規范 |
二線制網絡端口: 2ESDV-08P
24V 直流電端口: 2ESDV-08P
220V 交流電端口: 2ESDV-08P
RS-485 接口: 2ESDV-08P
檢測器接口: 2ESDV-08P
千兆以太網端口: 10/100/1000Base-T(X)
百兆以太網端口: 10/100Mbps RJ45 |
| 指示燈 |
前面板指示燈
運行指示燈：Run
電源指示燈：PWR
24V直流輸出指示燈：24VDC OUT1/OUT2
220V交流輸出指示燈：220AC OUT1/OUT2
相位指示燈：Pxx
檢測器指示燈：Dxx |
| 電源 |
輸入電壓: 220VAC （+20%） |
| 機械結構 |
外殼: 金屬材質
散熱方式: 自然冷卻，無風扇
安裝方式: 標準19“結構結合室外機柜使用 |
| 環境 |
工作溫度 -20 ～ +65 攝氏度
存儲溫度 -40 ～ +105 攝氏度 |
| 認證 |
GB25280-2016, GB/T 20999-2017 |
機械尺寸

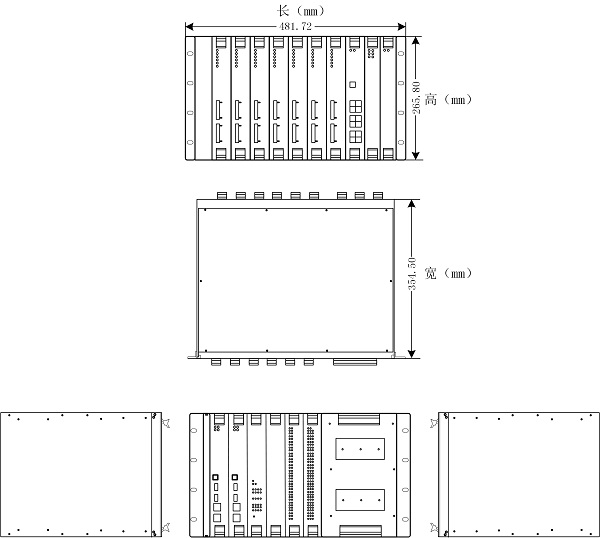

6U CPCI機箱 機械尺寸圖

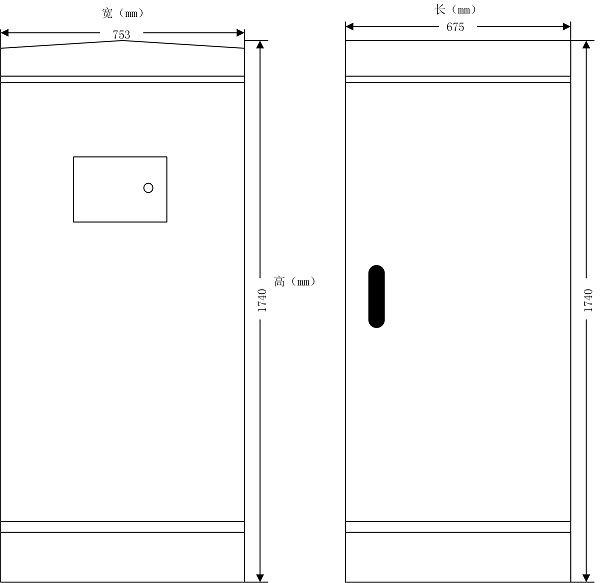

30U 機柜 機械尺寸圖

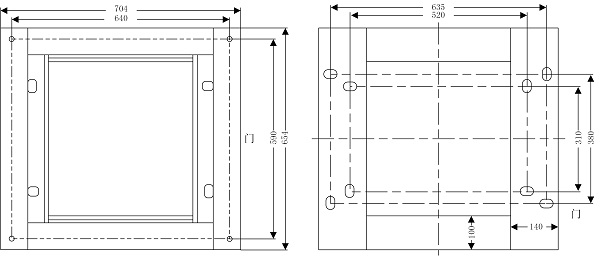

30U 機柜底座 機械尺寸圖

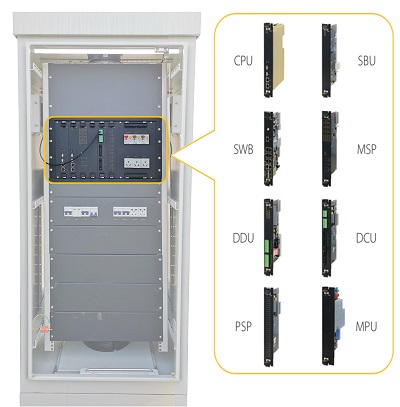

訂購信息
編號: CPU
名稱: 核心控制器模塊
介紹: 該板卡采用高性能系統芯片作為處理器，配備8 個RS485 串口擴展、兩個USB 接口、擴展出4 個標準SATA 接口，實現數據存取RS232 接口，對外提供管理串口和管理網口，能實現實時數據接收及分析、實時運算、與網絡通信模塊的數據交換、指定數據的存儲備份，同時可實現對設備內各個模塊的管理。該板卡配備時鐘復位及板上電源模塊，以CPLD 為核心的系統復位和控制電路，可實現系統內各個模塊及芯片的復位，為主板內各個功能模塊提供參考時鐘，實現12V 電源到主板各個芯片所需電源的轉換，還可以實現系統狀態的監測，電源狀態監測等功能。
編號: SBU
名稱: 數據存儲模塊
介紹: 該板卡主要由4 個SATA 硬盤的接口5V 電平轉換電路組成，提供4 個標準的2.5 英寸SATA 硬盤數據接口，并為每個硬盤提供5V 和12V 的供電；數據存儲模塊為標準CPCI 板卡，尺寸為233.35mm * 160mm * 2mm。
編號: SWB
名稱: 交換機模塊
介紹: 該板卡由核心交換電路和網口擴展電路、時鐘復位及板上電源模塊、CPLD 信號處理和LED 串并轉換電路和GPS 接收電路組成。對外提供4 個上行千兆以太網接口，并提供預留的4 個千兆以太網接口，可實現系統各個模塊之間的數據交換，包括燈組驅動、視頻信息、交通檢測數據等的數據交換。板卡內置時鐘復位電路，可實現系統內各個模塊及芯片的復位，同時可為主板內各個功能模塊提供參考時鐘。板卡可實現模塊內部雜散信號的實時處理，并配置各通訊接口狀態指示燈，GPS 接收電路可提供精確時間信號和PPS信號。
編號: MSP
名稱: 主板狀態指示模塊
介紹: 該板卡由CPLD 電路、3.3V 電源轉換電路、LED 及驅動電路組成；實現12 路業務端口、4 路上行網絡端口及4 路擴展網絡端口的LINL/ACT 網絡狀態指示。
編號: DDU
名稱: 設備驅動單元
介紹: 該板卡由電源轉換及保護電路、數據處理控制器電路、對外輸出控制電路、電力載波通訊電路組成，該模塊主要為信號燈等外圍設備提供電源和數據通訊驅動，配備雙路、獨立二線制通訊接口、RS485 通訊接口以及強弱電電源，能夠兼容、驅動實際交通路口的外圍信號控制設備，同時提供板卡運行狀態指示和強弱電輸出狀態指示功能。
編號：DSP
名稱：檢測器狀態指示模塊
介紹：該板卡由電源轉換及保護電路、RS485 通訊電路、數據處理控制器電路以及LED 驅動與顯示電路組成?？蓪崿F(xiàn)與主CPU 模塊的數據通訊，可實現系統外圍車輛檢測器、非機動車檢測器、視頻檢測器等狀態的實時顯示，支持多達32 路檢測狀態指示功能。
編號： MPU
名稱：主電源模塊
介紹：該板卡主要由電源轉換及保護電路組成。可提供12V、5V、3.3V 等多種電壓輸出，同時內置電源濾波電路和輸出保護電路，可實現弱電輸出的可靠性和穩定性。
編號: PSP
名稱: 相位狀態指示模塊
介紹: 該板卡由電源轉換及保護電路、RS485 通訊電路、數據處理控制器電路以及LED 驅動與顯示電路組成?？蓪崿F(xiàn)與主CPU 模塊的數據通訊，可實現系統外圍相位狀態的實時顯示，支持多達32 路相位指示功能。
編號： DCU
名稱：檢測器接口模塊
介紹：該板卡由電源轉換及保護電路、RS485 通訊電路、數據處理控制器電路以及輸入檢測電路組成。提供3 路獨立RS485 接口、2 路5V 電源接口、32 路IO 輸入接口，可實現對外RS485 通訊及電源支持，能夠?qū)崿F(xiàn)外部設備IO 狀態的實時檢測，支持交通監控、檢測等設備的對外IO 通訊。
編號： PDU
名稱：相位驅動單元
介紹：該板卡主要由電源轉換及保護電路組成、二線制網絡通訊電路、相位驅動電路和數據處理控制器電路組成?？蓪崿F(xiàn)與DDU 模塊的數據通訊，能夠完成3 路信號燈狀態的實時控制與檢測，內置雙路ID 編碼器電路，可實現99 種設備地址編碼。
資料下載
Kyland-HOURSIS 2025-Datasheet-CN
