分布式遠程IO系統由網絡耦合器模塊和擴展IO模塊組成，網絡耦合器模塊負責現場總線通訊，實現和主站控制器或者上位機軟件的通訊連接。
擴展IO模塊負責和現場的輸入輸出傳感器進行連接，輸入IO模塊采集現場各種信號并通過內部總線發送到網絡耦合器，控制器通過現場總線從耦合器中讀取數據并加工處理，然后將輸出數據寫入到網絡耦合器中，網絡耦合器再通過內部總線將輸出數據寫入到輸出IO模塊,從而實現設備的控制。
網絡耦合器可根據控制器系統的通信接口選擇對應總線的模塊，主流的工業通訊協議包括Modbus、Profinet、EtherCAT、EtherNet/IP、CANopen、等。擴展IO模塊分為6大類，數字量輸入模塊、數字量輸出模塊、模擬量輸入模塊、模擬量輸出模塊、特殊模塊、混合IO模塊等。
網絡耦合器和擴展IO模塊之間可以根據現場需求自由組合，在點位較多的情況下采用分布式IO模塊可以實現更低的成本要求
|

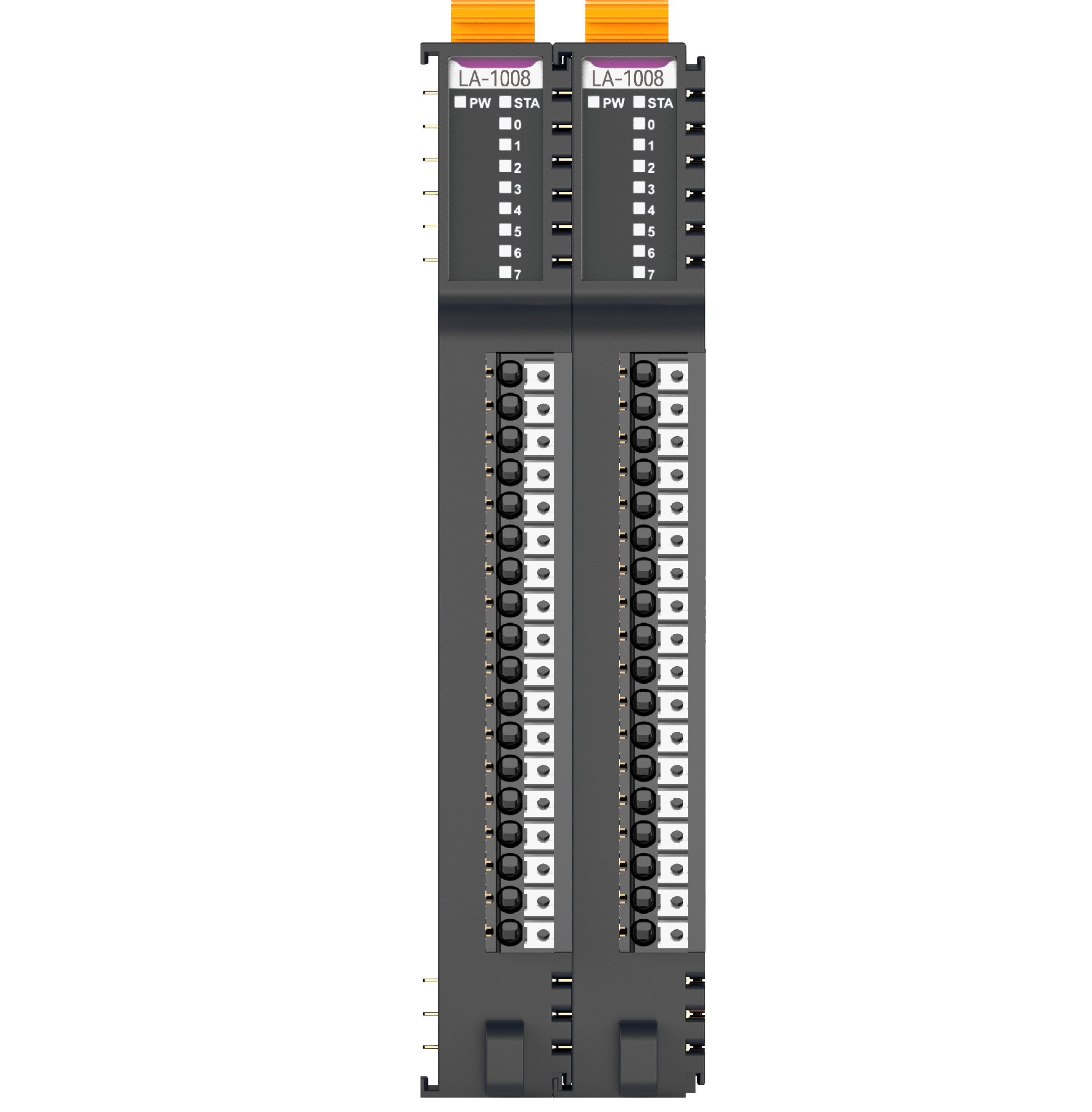

型號 |
LA-1004 |
LA-1008 |
LA-1108 |
|
|
通用參數 |
功率 |
|||
|
隔離 |
I/O至內部總線：磁隔離(2.5KVrms) /電源隔離：DC-DC |
|||
|
接線 |
I/O接線：Max.1.0mm²(AWG 17) |
|||
|
安裝方式 |
35mm導軌安裝 |
|||
|
尺寸 |
115*14*75mm |
|||
|
重量 |
65g |
|||
|
環境參數 |
工作溫度 |
-40~85℃ |
||
|
環境濕度 |
5%-95%無冷凝 |
|||
|
防護等級 |
IP20 |
|||
|
輸入?yún)?shù) |
通道數 |
4通道電流輸入 |
8通道電流輸入 |
|
|
指示燈 |
4個LED通道狀態指示燈 |
8個LED通道狀態指示燈 |
||
|
輸入范圍 |
最大：0~23.5mA，量程：0~20mA/4~20mA |
最大：-23.5~23.5mA，量程：0~20mA/4~20mA/±20mA |
||
|
分辨率 |
15 Bit |
|||
|
采集精度 |
±0.3%滿量程，@25℃/±0.5%滿量程，@-20~70℃ |
|||
|
采樣速度 |
6ms/4通道（濾波等級0） |
12ms/8通道 |
28ms/8通道 |
|
|
數據格式 |
16位有符號整數 |
|||
|
診斷功能 |
—— |
標準模式：上溢32767標準模式：下溢-32768通道禁用：-32767 |
||
|
型號 |
LA-3008 |
|
|
通用參數 |
功率 |
|
|
隔離 |
I/O至內部總線：光耦隔離(3KVrms) |
|
|
現場電源 |
未使用 |
|
|
接線 |
I/O接線：Max.1.0mm2(AWG 17) |
|
|
安裝方式 |
35mm導軌安裝 |
|
|
尺寸 |
115*14*75mm |
|
|
重量 |
65g |
|
|
環境參數 |
工作溫度 |
-40~85℃ |
|
環境濕度 |
5%~95% RH(無冷凝) |
|
|
防護等級 |
IP20 |
|
|
輸入?yún)?shù) |
通道數 |
8通道電壓輸入 |
|
指示燈 |
8個通道輸入指示燈 |
|
|
輸入電壓范圍 |
0~5VDC、0~10VDC、±5VDC、±10VDC |
|
|
分辨率 |
15 Bit/16 Bit |
|
|
準確度 |
±0.3%@25℃ /±0.5@-40~85℃ |
|
|
采樣速度 |
1ms/8通道 |
|
|
輸入阻抗 |
1MΩ |
|
|
公共端 |
共地輸入 |
|
|
通道禁用 |
支持 |
|
|
診斷功能 |
通道禁用故障值：-32767 /上溢：32767(僅在標準模式下支持上下溢故障值) /下溢：-32768(僅在標準模式下支持上下溢故障值) |
|
|
型號 |
LA-4004 |
LA-4008 |
LA-2004 |
|
|
通用參數 |
功率 |
Max.500 [email protected] |
||
|
隔離 |
I/O至內部總線：電磁隔離(3KVrms) |
|||
|
接線 |
I/O接線：Max.1.0mm2(AWG 17) |
|||
|
安裝方式 |
35mm導軌安裝 |
|||
|
尺寸 |
115*14*75mm |
|||
|
重量 |
65g |
|||
|
環境參數 |
工作溫度 |
-40~85℃ |
||
|
環境濕度 |
5%~95% RH(無冷凝) |
|||
|
防護等級 |
IP20 |
|||
|
輸出參數 |
通道數 |
4通道電壓輸出 |
8通道電壓輸出 |
4通道電流輸出 |
|
指示燈 |
4個通道輸出指示燈 |
8個通道輸出指示燈 |
4個通道輸出指示燈 |
|
|
輸出電壓/電流范圍 |
0~5VDC、0~10VDC、±5VDC、±10VDC |
0~20mA/4~20mA |
||
|
負載電阻 |
>5kΩ |
Max.1KΩ |
||
|
分辨率 |
16位 |
|||
|
準確度 |
±0.1%(滿量程)@25℃ |
|||
|
±0.3(滿量程)@-40~85℃ |
||||
|
轉換時間 |
1ms/所有通道 |
2ms/所有通道 |
||
|
診斷 |
過溫/過流狀態監視 |
斷線或過載、現場電源錯誤 |
||
|
保護電流 |
20mA. |
|||
|
公共端 |
共地輸出 |
0V共地，通道之間不隔離 |
||
|
產品型號 |
型號說明 |
|
LA-1004 |
4通道模擬量輸入/0&4-20mA/15位單端 |
|
LA-1008 |
8通道模擬量輸入/0&4-20mA/15位/單端 |
|
LA-1008 |
8通道模擬量輸入/-20-20mA/15位/單端 |
|
LA-3008 |
8通道模擬量輸入/0~5VDC/-5~5VDC/0~10VDC/-10~10VDC/15位/單端 |
|
LA-2004 |
4通道模擬量輸出/0&4-20mA/16位/單端 |
|
LA-4004 |
4通道模擬量輸出/0~5VDC/-5~5VDC/0~10VDC/-10~10VDC/16位/單端 |
|
LA-4008 |
8通道模擬量輸出/0~5VDC/-5~5VDC/0~10VDC/-10~10VDC/16位/單端 |
KYIO-L系列模擬量輸入輸出模塊用戶手冊-V10
