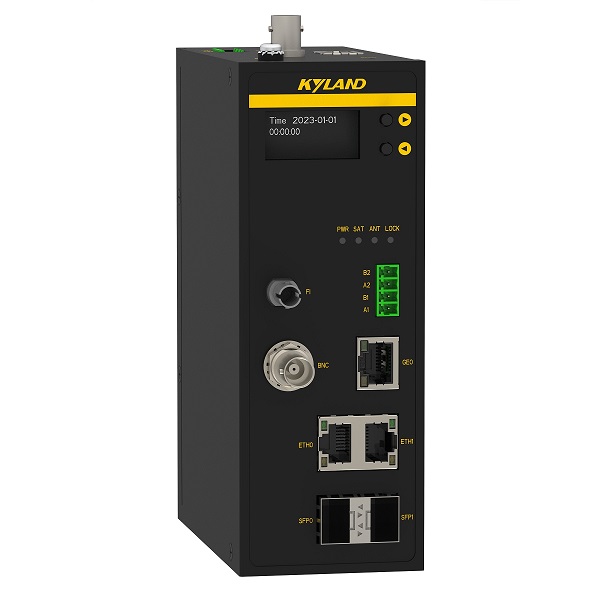

PTS-DR200L精確時間同步裝置是一款為工業領域提供的納秒級時間服務的卡軌式多功能時鐘服務器。該服務器支持北斗/GPS/GLONASS單通道絕對時間基準和IRIG-B地面基準時間源的自動跟蹤和鎖定，同時內置多源時間算法可提供天地互備多路時間源選擇及切換邏輯應用功能。
PTS-DR200L支持PTP/NTP/SNTP網絡時間同步授時信號，支持脈沖/IRIG-B碼/串行TOD時間報文等多種輸出信號以滿足不同行業的時間同步需求。
PTS-DR200L時鐘服務器支持WEB/SNMP遠程系統管理和配置模式。
| 產品規格 | |
| 時間輸入源接口 | 類型一： 衛星信號接口 1路BNC天線接口 類型二： 地面信號接口1 1路 FI 光纖接口：IRIG-B輸入 類型三： 地面信號接口2 3路RJ45電口和2路SFP接口：PTP時間輸入 |
| 守時性能 | 寬溫晶振(TCXO) 20μs/h |
| 網絡端口 | 1*10/100/1000M 電口，2*10/100M 電口，2*10/100M SFP光口 |
| 輸出端口 | 1路BNC接口：IRIG-B，PPS/PPM/PPH信號輸出 2路串行485接口：TOD，IRIG-B，PPS/PPM/PPH信號輸出 3路RJ45電口和2路SFP接口：NTP，PTP信號輸出 |
| 性能參數 | NTP(RJ45/SFP)：優于50μs PTP(RJ45/SFP)：優于120ns IRIG-B(TTL電平/串行)：優于100ns 脈沖信號(TTL電平)：優于120ns TOD(串行)：優于150ns NTP請求量: ＞5000次/秒 |
| 面板指示燈 | 天線指示燈：ANT 電源指示燈：PWR 衛星狀態燈：SAT 衛星鎖定指示燈：LOCK |
| 接口指示燈 | Link/ACT, Speed |
| 面板按鍵 | 左箭頭： 光標向左移/向前翻頁 右箭頭： 光標向右移/向后翻頁 |

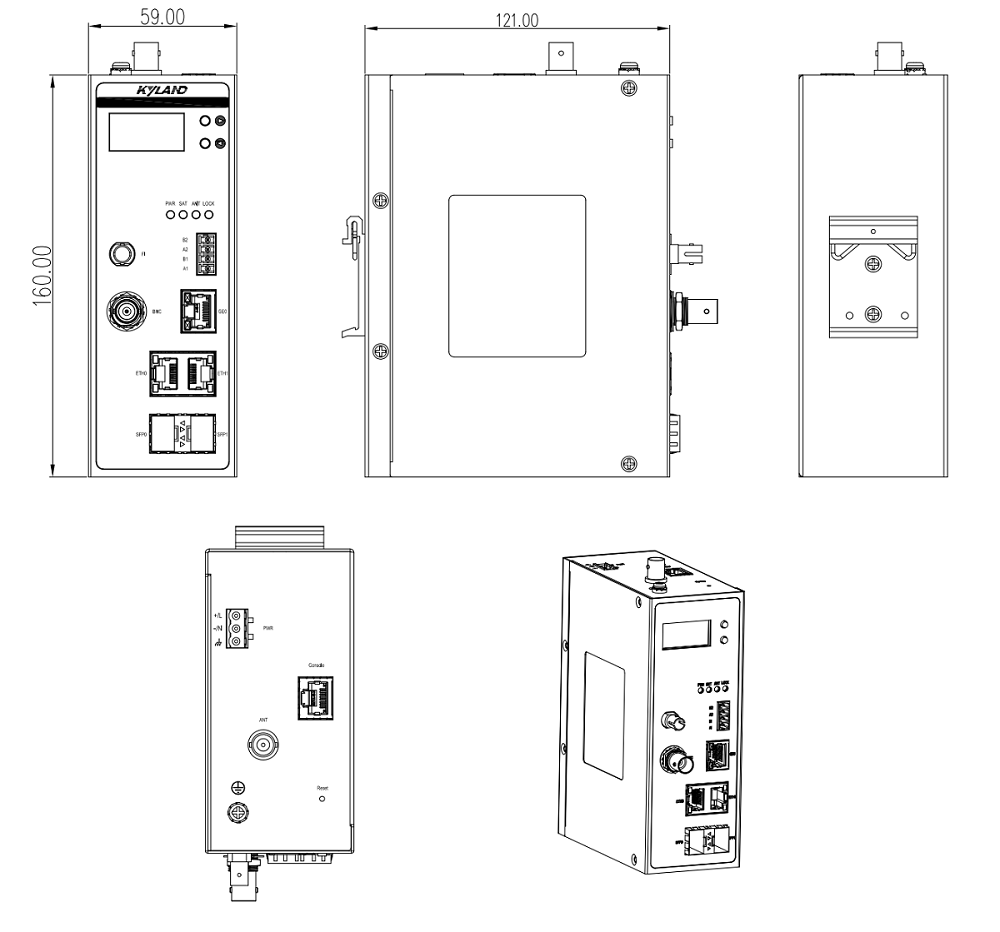

| 機械結構 | 設備尺寸 59mm x 160mm x 121mm (W x H x D) 安裝方式 卡軌安裝 外殼材質 金屬 凈重 1kg 防護等級 IP30以上 散熱方式 機箱表面散熱設計，無風扇 |
| 電源及告警 | 輸入電壓 高壓：220VAC(85-264VAC/77-300VDC) 低壓：36VDC(18-72VDC) 電源數量 單電源 功耗 12W 接入端子 5.08mm間距插入式端子 電源告警 支持時鐘掉電狀態告警 狀態告警 支持時鐘守時狀態告警 |
| 環境 | 工作溫度 -40~70℃ 存儲溫度 -40~85℃ 濕度 5~95%，無凝露 |
| 質保 | 5年 |
| 行業標準 | EMI： FCC CFR47 Part 15 EN55022/CISPR22,ClassA EMS： IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 可靠性要求 EN 61000-6-4: 2019, EN 55032: 2015/A11:2020 Class A IEC60068-2-1: Cold；IEC60068-2-2: Dry heat IEC60068-2-30: Damp heat 機械性能 IEC 60068-2-6 IEC 60068-2-27 |
設備選型
|
型號 |
電源類型 |
晶振類型 |
PTP功能 |
衛星模塊 |
1*10/100/1000M 電口 2*10/100M 電口 2*10/100M SFP光口 |
1路BNC接口 2路串行485接口 |
光纖輸入 |
|
PTS-DR200L-1111-HV |
單電源 220VAC(85-264VAC/77-300VDC) |
寬溫晶振 (TCXO) |
支持 |
GPS/BDS/GLONASS 單衛星接口 |
支持 |
支持 |
支持 |
|
PTS-DR200L-1111-L2 |
單電源 36VDC(18-72VDC) |
寬溫晶振 (TCXO) |
支持 |
GPS/BDS/GLONASS 單衛星接口 |
支持 |
支持 |
支持 |
配件包選型
| 時鐘服務器 | 對應時鐘配件包 | |||
| 描述 | 說明 | 物料編碼 | 物料描述 | 說明 |
| PTS-DR200L-1111-HV | 單衛星通道，單電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
| PTS-DR200L-1111-L2 | 單衛星通道，單電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
配件包說明
| 時鐘配件包 | 包含配件 | ||
| 物料描述 | 說明 | 數量 | |
| 時鐘服務器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式安裝支架 | 1 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 1 | |
| 時鐘服務器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 | 1 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 1 | |
| 時鐘服務器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式安裝支架 | 2 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 2 | |
| 時鐘服務器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 | 2 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 2 | |
配件說明
| 類型 | 物料描述 | 說明 |
| GPS天線 | PTS-ANT-GPS-30-BNC | GPS單模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-50-BNC | GPS單模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-100-BNC | GPS單模天線(100m線纜含蘑菇頭) | |
| BDS天線 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS雙模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS雙模天線(100m線纜含蘑菇頭) | |
| GLONASS天線 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN雙模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN雙模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN雙模天線(100m線纜含蘑菇頭) | |
| 雙頻蘑菇頭 | PTS-ANT-GPS-BDS-N | GPS/BDS雙頻蘑菇頭(N型接頭) |
| 三頻蘑菇頭 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三頻蘑菇頭(N型接頭) |
| 天線同軸電纜 | PTS-ANT-CABLE-30 | 30m單衛星天線同軸電纜 |
| PTS-ANT-CABLE-50 | 50m單衛星天線同軸電纜 | |
| PTS-ANT-CABLE-80 | 80m單衛星天線同軸電纜 | |
| PTS-ANT-CABLE-100 | 100m單衛星天線同軸電纜 | |
| 電源線 | 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V |
| 信號放大器 | PTS-ANT-AMPLIFIER | 天線信號放大器(個/100m及以上天線長度) (需定制，如需使用請聯系公司) |
| 設備防雷器 | PTS-ANT-LIGHTING | 天線及設備防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | |
| 蘑菇頭安裝支架 | PTS-ANT-MOUNT-BASE | 底座式安裝支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 |
