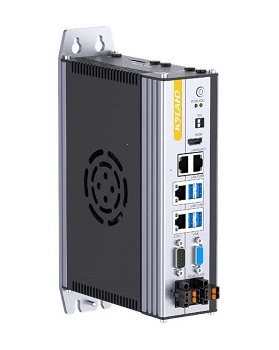

KYAC323系列產品是一款面向自動化、機器視覺等行業應用的高性能書本式工控機，采用鋁合金型材結構，保證產品優秀的堅固性，鋁型材上嵌入風扇輔助散熱，保證產品優秀散熱性同時也最大防止粉塵侵入，進一步保障產品的可靠性。
| 配置 | KYAC323 | |
| 硬件配置 | ||
| CPU | I3-8100/I5-6400/I7-8700 | |
| TDP | 最大 65W | |
| BIOS | AMI UEFI 64Mbit | |
| 內存 | 8GB/16GB/32GB | |
| 存儲 | 128GB/256GB/512GB | |
| USB | 4 x USB3.0 板載內置1個USB2.0 可安裝硬件加密狗 |
|
| COM | 1 x COM（DB9公頭）可通過撥動開關配置RS232或RS485模式，RS485支持自動流控，RS232帶有ESD防護（空氣放電：±8KV，接觸放電：±6KV） | |
| 以太網 | 4 x Intel I210千兆網口 | |
| VGA | 最高分辨率1920 x 1080 | |
| HDMI | 最高分辨率3840 x 2160 | |
| 擴展接口 | 2 x 全尺寸miniPCIe 卡槽，帶有SIM 卡槽 | |
| 看門狗 | 1~255 級可編程設置 | |
| 軟件配置 | ||
| 實時環境 | Codesys RTE 3.5.18 | |
| 操作系統 | Windows 10 | |
| 電源 | ||
| 輸入電壓 | DC12~24V ±10%, 過流、過壓以及防反接保護 | |
| 電源功耗 | 最大功耗 120W | |
| 機械參數 | ||
| 結構 | 全封閉鋁型材外殼, 內嵌風扇智能散熱，支持壁掛式安裝或DIN-Rail 導軌式安裝 | |

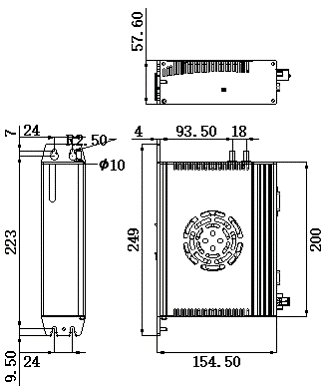

| 尺寸 | 57.6mm x 200mm x 154.5mm (W x H x D) | |
| 凈重 | 1.9Kg | |
| 環境 | ||
| 工作溫度 | -20oC ~ 60oC | |
| 存儲溫度 | -40oC ~ 80oC | |
| 相對濕度 | 5~95% 無凝露 | |
| 振動 | 5~500Hz, 1.5Grms，IEC60068-2-64 | |
| 沖擊 | 20G ( 持續時間11ms，半正弦波)，IEC60068-2-27 | |
| EMC | CE/FCC Class A | |
● SM(Softmotion) 該版本提供SMC_Basic庫，符合PLCopenl認證標準Part 1及Part 2部分，可以控制單軸或者兩個軸（電子凸輪和齒輪）的主從運動。
● CN(CNC+Robotic) 該版本在SMC_Basic庫基礎上增加了SMC_CNC及SMC_Robotic，支持了CNC應用及機器人應用?？蓪?shí)現CNC數控開發及機器人軸組開發。
● TW(Target & Web Visu) 該版本包含了集成化的可視化編輯器，可以在開發環境中直接創建專業的可視化界面。其中TargetVisu方式直接顯示在控制器的內置或外置顯示器上；WebVisu方式支持在Web瀏覽器中瀏覽界面。
| SM（Softmotion） | CN（CNC+Robotic） | ||||
| 點位運動 | 位置比較觸發 | 兩軸橢圓插補 | 三軸橢圓插補 | 路徑預處理功能 | 兩軸串聯(SCARA)機器人模型 |
| JOG運動 | 位置捕獲 | 兩軸樣條曲線 | 三軸樣條曲線 | 五軸加工模型 | 三軸串聯(SCARA)機器人模型 |
| 速度運動 | 回零運動 | 兩軸拋物線運動 | 三軸拋物線運動 | 兩軸龍門功能 | 并聯(DELTA)機器人模型 |
| 電子齒輪 | 間隙捕獲 | 兩軸直線插補 | 三軸螺旋線插補 | 三軸龍門 | 四軸碼垛機器人模型 |
| 電子凸輪 | 兩軸圓弧插補 | DXF轉G代碼功能 | T型龍門 | 六軸關節機器人模型 | |
| 連續軌跡運動 | 三軸直線插補 | G代碼/M代碼功能 | H型龍門 | ||
| 切向跟隨 | 三軸圓弧插補 | 坐標系轉換 | 極坐標系模型 | ||
| 產品型號 | 詳情 |
| KYAC323-33MBW0SM | I3-8100/8G/128G SSD/WIN10/Softmotion |
| KYAC323-33MBW0SMTW | I3-8100/8G/128G SSD/WIN10/Softmotion/Target & Web Visu |
| KYAC323-53MAW0SM | I5-6400/8G/128G SSD/WIN10/Softmotion |
| KYAC323-541AW0SMTW | I5-6400/16G/256G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-73MBW0SM | I7-8700/8G/128G SSD/WIN10/Softmotion |
| KYAC323-741BW0SM | I7-8700/16G/256G SSD/WIN10/Softmotion |
| KYAC323-752BW0SM | I7-8700//32G/512G SSD/WIN10/Softmotion |
| KYAC323-73MBW0SMTW | I7-8700//8G/128G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-741BW0SMTW | I7-8700//16G/256G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-752BW0SMTW | I7-8700//32G/512G SSD/WIN10/Softmotion/Target &Web Visu |
KYAC323-KYLAND
