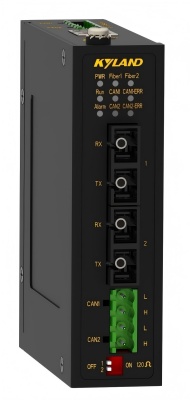

東土科技KPS3000A是一款工業級光纖環網型CAN服務器。該系列提供2路百兆光口，1路百兆電口以及2路CAN-bus接口，支持冗余12-48VDC輸入。自帶TCP/IP或者UDP協議棧，用戶利用它可以輕松完成CAN-bus網絡和Ethernet網絡的互連互通，建立以太網-CAN兩層網絡架構，實現遠程控制，大大擴展CAN-bus網絡的應用范圍。
KPS3000A可通過WEB配置，簡單便捷。支持TCP Server、TCP Client、UDP等多種工作模式。同時支持STP/RSTP等環網協議。整機采用工業級設計，適合汽車行業、儲能、物聯網、建筑等多種行業。
支持2路百兆光口。1路百兆電口，2路CAN接口
光口可選SC/FC/ST、單模/多模、波長、傳輸距離可選
支持TCP Server，TCP Client，UDP等模式
光口支持STP/RSTP等環網協議
工業級設計，工作溫度-40-75℃
12-48VDC冗余供電，IP40防護等級
| 產品規格 | |
| 處理能力 | ARM9架構，主頻300MHz |
| 以太網口 | 2路光口，SC/ST/FC，單模/多?？蛇x； 1路百兆電口； 支持STP/RSTP環網協議； |
| CAN | 標準：符合CAN2.0A、CAN2.0B協議 接口數量：2路 接口形式：4-5.08mm間距接線端子 波特率：5kbps~1000kbps 終端電阻：內置120Ω終端電阻，可通過撥碼開關設置 隔離保護：2kV |
| LED指示燈 | PWR：電源指示燈 Run：系統運行指示燈 Alarm：告警指示燈 Fiber：光口指示燈 CAN：對應CAN口通訊指示燈 CAN ERR：對應CAN口故障指示燈 |
| 按鈕 | Reset，恢復出廠設置 |
| 時鐘特性 | 支持NTP client |
| 電源 | 2路12-48VDC 接口形式：5-5.08間距接線端子 功耗：5W 過載保護：支持 反接保護：支持 冗余電源：支持 |

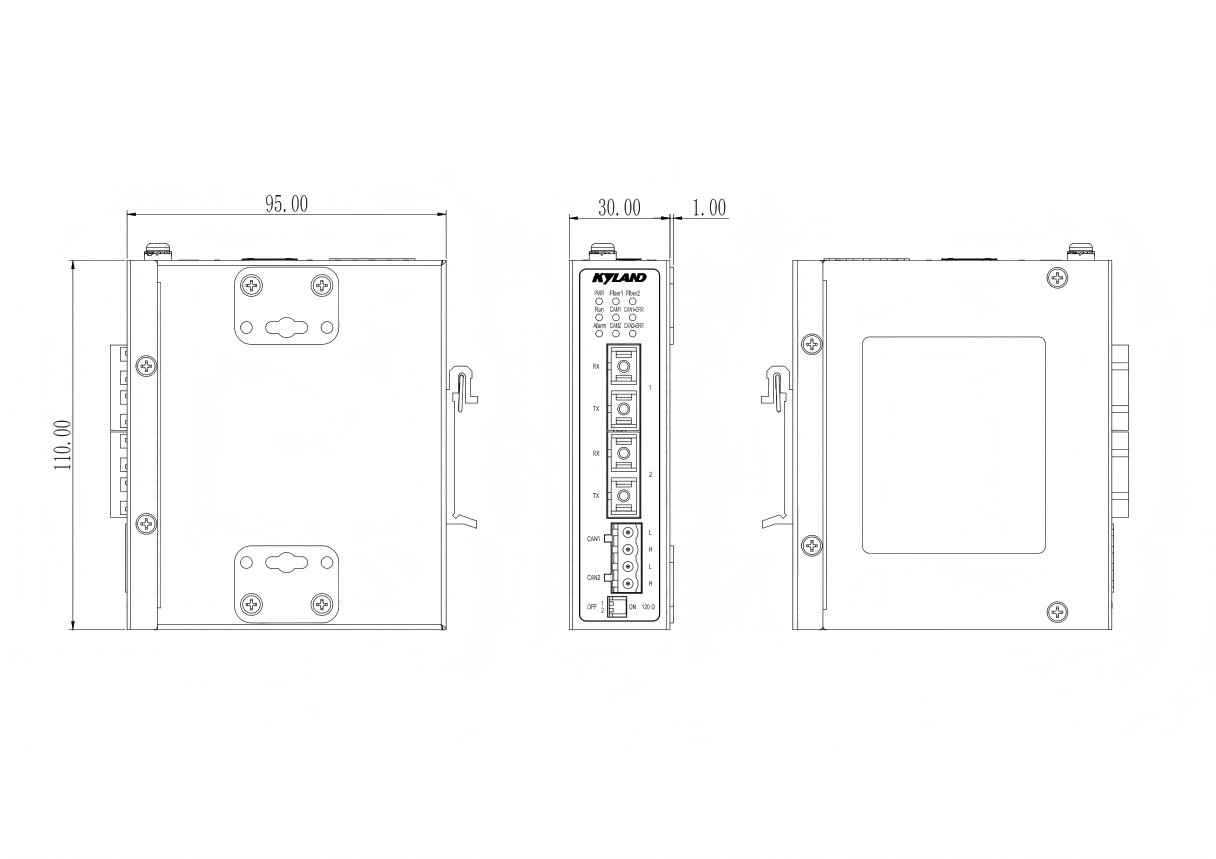

| 機械結構 | 外殼：金屬材質 設備尺寸：30×110×95mm(W×H×D) 散熱方式：自然冷卻,無風扇 防護等級：IP40 安裝方式：壁掛，導軌 |
| 環境 | 工作溫度：-40-75℃ 存儲溫度：-40-85℃ 相對濕度：5%~95%（無凝露） |
| 機械 | 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
| 行業標準 | EMI FCC CFR47 Part 15 EN55022/CISPR22，ClassA EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) IEC61000-4-8 30A/m IEC61000-4-9 1000A/m IEC61000-4-10 100A/m IEC61000-4-12 2kV/CM,1kV/DM IEC61000-4-16 30V(cont.),300V(1s) |
| 型號 | 主要參數 |
| KPS3000A-2S1T2CAN-L17-L17 |
支持2路百兆SC單模雙纖光口，1路百兆電口，2路CAN口，冗余12-48VDC輸入。導軌/壁掛式安裝。 |
Kyland-KPS3000A系列光纖環網型CAN服務器-datesheet-V11
