Aquam8012A系列是專為軌道交通行業設計的二層網管型工業以太網交換機，最大支持8個百兆快速以太網接口及4個千兆上行接口，支持壁掛式安裝方式，支持寬范圍的可操作溫度（-40℃~+70℃），滿足EN50155、EN50121等軌道交通行業標準的要求。Aquam8012A具有更優化的外形尺寸，便于靈活安裝；支持IP65高防護等級，滿足設備對防塵防水性能的要求；支持M12接口形式，保證端口連接的密封性和牢固性，尤其適合有強烈的振動和沖擊的應用場景。
Aquam8012A系列以太網交換機支持用于IP地址自動分配的DHCP協議，并且支持DRP和RSTP環網冗余協議，可以靈活組網，以滿足鐵路市場的需求。Aquam8012A可廣泛用于車載PIS、CCTV、視頻監控系統、列車控制系統，同時也適用于任何對振動沖擊、EMC兼容性要求嚴酷的工業應用場合。
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN,GVRP 支持端口聚合 支持LACP 支持端口流控 支持端口限速,廣播風暴抑制 |
| 冗余技術 | 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP/MSTP DT-Ring/DT-Ring+ |
| 組播技術 | 支持IGMP-snooping 支持靜態組播 支持GMRP |
| 安全技術 | 支持用戶分級 支持802.1X 支持TACACS+ 支持Radius 支持HTTPS, SFTP client 支持SSH |
| 服務質量管理 | 支持ACL 支持SP,WRR隊列調度 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持RMON 支持TFTP/HTTP文件傳輸及軟件升級 支持IP/MAC沖突告警,電源告警,端口告警,環告警 支持端口鏡像 支持Syslog 支持LLDP |
| IP管理 | 支持DHCP server/Client/option 82 |
| 時鐘管理 | 支持SNTP Client |
| 特殊功能 | 支持Bypass掉電直通功能 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3at（PoE plus） IEEE 802.3af（PoE） IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w（RSTP） IEEE 802.1X（基于端口的訪問控制協議） |
| 交換屬性 | 優先級隊列: 8 VLAN數: 4K VLAN ID: 1～4093 組播組數: 64 MAC表: 8K 包緩沖區: 4Mbit 最大包轉發率: 14.3Mpps 交換時延: <10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X) M12 X-Code接口 百兆端口: 10/100Base-T(X) M12 D-Code接口 Console口: RS232 M12 A-Code接口 USB: M12 A-Code接口 |
| 指示燈 | 運行指示燈: Run 環網指示燈: Ring 電源指示燈: PWR1,PWR2 接口指示燈: Link/ACT PoE指示燈: ACT(PoE型號) USB指示燈: USB |
| 電源 | 輸入電壓 非PoE型號: 24VDC(16.8-30VDC),48VDC(33.6-60VDC),72-110VDC(50.4-137.5VDC) POE型號: 24-110VDC(16.8-154VDC) 電源接口: M12 4pin連接器 功率: <11W(非PoE型號) <101W(PoE型號) Aquam8012A-12T-H6-H6-LV-ZZ功率＜12W 過載保護: 支持 反接保護: 支持 冗余保護: 支持 |

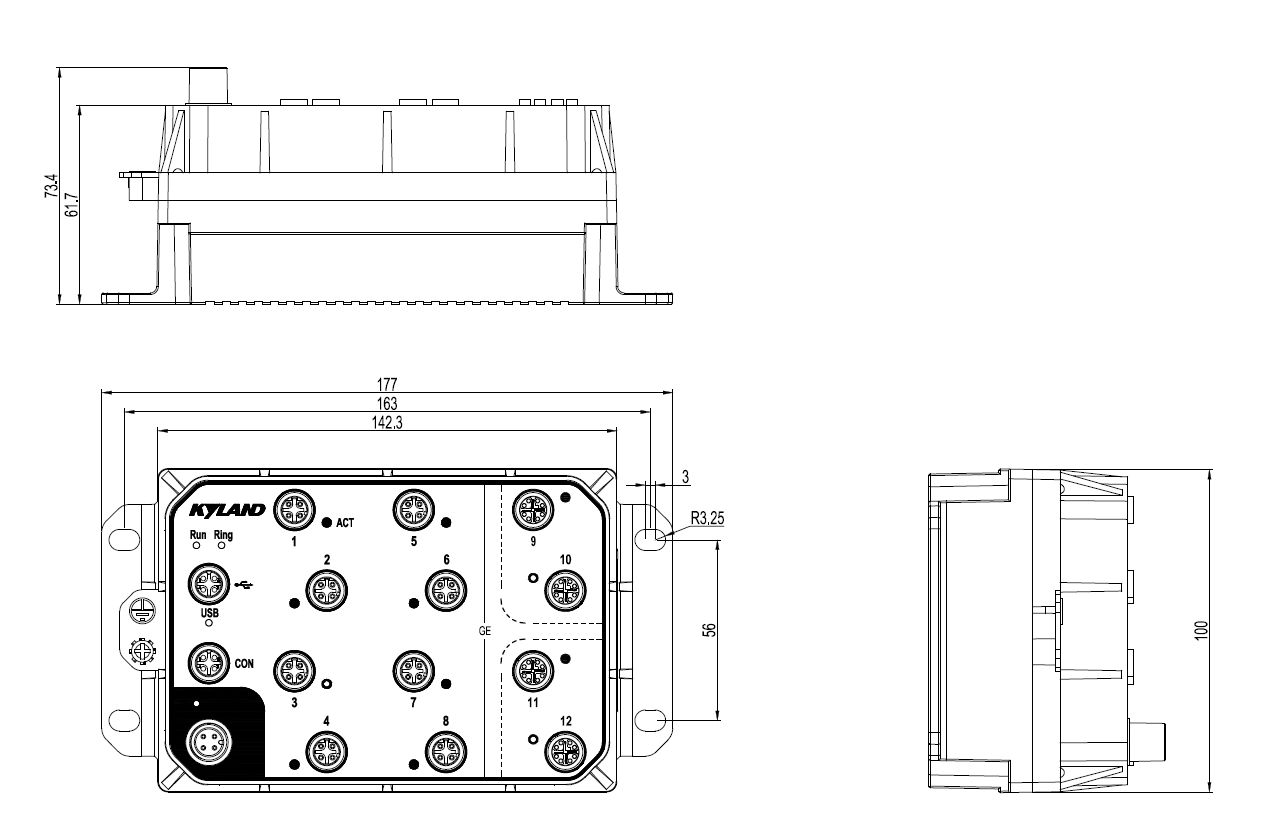

| 機械結構 | 外殼: 金屬 散熱方式: 自然冷卻，無風扇 防護等級: IP65 尺寸: 100mm×177mm×111.7mm(H×W×D)帶散熱肋 100mm×177mm×73.4mm(H×W×D)不帶散熱肋 重量: <2Kg 安裝方式: 壁掛式 |
| 環境 | 工作溫度: -40℃～+70℃ 儲存溫度: -40℃～+85℃ 相對濕度: 5～95%無凝露 |
| 質保 | MTBF: 733606小時 保修期: 5年 |
| 認證 | CE, FCC, EN50155, EN50121, EN45545, EN60950 |
| 行業標準 | EMI: FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS: IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS)10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% 機械: IEC61373(振動和沖擊) IEC60068-2-32(自由跌落) 網絡安全: |
推薦型號
帶散熱肋型號
| 產品型號 | 產品描述 |
| Aquam8012A-3GE9T-H6-H6 | 3*10/100/1000BASE-T(X) M12 port，9*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余輸入 |
去散熱肋型號
| 產品型號 | 產品描述 |
| Aquam8012A-B-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port，8*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余輸入，支持Bypass，去散熱肋型號 |
| Aquam8012A-B-3GE9T-H6-H6-LV | 3*10/100/1000BASE-T(X) M12 port，9*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余輸入，支持Bypass，去散熱肋型號 |
| Aquam8012A-4GE8T-H6-H6-LV | 4*10/100/1000BASE-T(X) M12 port，8*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余輸入，去散熱肋型號 |
| Aquam8012A-3GE9T-L13-L13-LV | 3*10/100/1000BASE-T(X) M12 port，9*10/100BASE-T(X) M12 port，24VDC(16.8-30VDC)，冗余輸入，去散熱肋型號 |
| Aquam8012A-3GE9T-H6-H6-LV | 3*10/100/1000BASE-T(X) M12 port，9*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余輸入，去散熱肋型號 |
| Aquam8012A-12T-H6-H6-LV-ZZ | 12*10/100BASE-T(X) M12 port，72-110VDC(50.4-137.5VDC)，冗余輸入，去散熱肋型號 |
選購配件
| SAP編碼 |
東土型號 |
類型 |
壓線范圍 |
出線直徑 |
| 107100952 |
M12-A-4P-F-Crimp-18~16AWG |
電源連接器 |
18~16AWG |
6~8mm |
| 107100768 |
M12-D-4P-M-Crimp-26~22AWG |
百兆網口連接器 |
26~22AWG |
6~8mm |
| 107100245 |
M12-X-8P-M-Crimp |
千兆網口連接器 |
26~24AWG |
6~7.5mm |
Kyland-Aquam8012A-Datasheet-CN Aquam8012A&Aquam8512A系列工業以太網交換機硬件安裝手冊_V13 Aquam8012A工業以太網交換機Web操作手冊_V11
