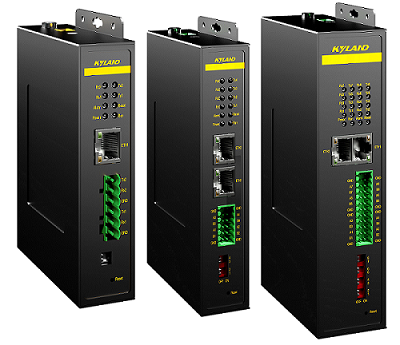

KGW-A系列是東土科技推出的新一代經濟型智能協議網關產品，它可以作為智能通訊節點部署在工業網絡中，通過其RS232/485串口和以太網口采集各類數據并統一處理后接入以太網絡。
KGW-A系列工業級智能網關支持TCP，UDP，HTTP，ARP，ICMP，LLDP，SNMP，F(xiàn)TP， TFTP，Syslog，SMTP，DNS，DHCP等多種網絡協議；設備可支持TCP Server，TCP Client，UDP等工作模式；您可通過Web或者基于Windows平臺的專用配置工具對設備進行管理配置，便于用戶登錄后查看并管理設備信息。
KGW-A系列工業級智能網關采用東土科技高可靠工業級設計；整機綠色低功耗，設備額定功耗不超過2W；無風扇，寬溫寬壓的硬件設計方案使本設備適用于各種嚴苛的工業環境。
KGW-A系列工業級智能網關支持一鍵恢復，掉電告警等功能；設備支持告警指示燈，并可以通過SMTP的方式郵件告警，以保證網絡問題可以被及時發現；同時設備也支持SSH，SSL，MAC地址過濾，用戶分級等安全功能，為工業網絡的安全穩定保駕護航。
| 產品規格 | |
| 以太網口 | 接口數量： KGW3102A：1個 KGW3204A：2個 KGW3208A：2個 網口速率：10/100Mbps自適應 接口類型：RJ45 |
| 串行接口 | 串口數量： KGW3102A：2個 KGW3204A：4個 KGW3208A：8個 串口類型：RS-232，RS-485可選 接口類型：接線端子 隔離保護：2kV DIP撥碼：使能/禁用 RS485設備的120Ω 的匹配電阻 |
| 串口通信參數 | 數據位：5、6、7、8 停止位：1、2 校驗位：None、Even、Odd 波特率：4800bps～115200bps |
| 交換功能 | 支持雙網口橋接級聯、雙網口獨立可配置不同網段IP |
| 路由 | 支持靜態路由 |
| 安全功能 | 支持SSH 支持SSL 支持MAC地址綁定 支持用戶分級 |
| 設備管理 | 支持Web管理（HTTP/HTTPS） 支持KyPMT（設備搜尋、協議設置、點位配置、IP地址配置、虛擬串口、串口調試助手、TCP/UDP調試助手、網頁配置、報文調試等功能） 支持ICMP控制報文 支持SNMP v1/v2c 支持SNMP Trap 支持ARP 支持DNS 支持DHCP client |
| 設備維護 | 支持通過WEB軟件升級 支持FTP 支持TFTP 支持Syslog 支持SMTP郵件告警 支持設備告警指示燈 支持?jǐn)帱c(diǎn)重連 |
| 時鐘特性 | 支持NTP客戶端 |
| LED指示燈 | 系統：Power，Run 告警：ALARM 復位指示燈：Reset 串口：連接指示燈 網絡：連接指示燈 |
| 按鈕 | 支持一鍵恢復出廠設置 |
| 物理特性 | 外殼：金屬 尺寸（WxHxD mm)： KGW3102A：123×90×30 KGW3204A：150×92×30 KGW3208A：177×100×44 包裝尺寸：236×197×70mm |
| 重量 | 凈重： KGW3102A:0.4kg KGW3204A:0.48kg KGW3208A:0.68kg 毛重： KGW3102A:0.55kg KGW3204A:0.63kg KGW3208A:0.83kg |
| 環境條件 | 散熱方式：自然冷卻，無風扇 防護等級：IP40 安裝方式：DIN卡軌式或壁掛式 工作溫度：-40 to 75℃ 存儲溫度：-40 to 85℃ 相對濕度：5 ~ 95%，無凝露 |
| 質保 | MTBF：大于300000h 保修期：5年 |
| 供電要求 | 輸入電壓：12~48VDC，推薦24VDC 接入端子：2芯插拔式接線端子 過載保護：支持 反接保護：支持 掉電告警：支持 功耗：＜3W |
| 認證 | CE，F(xiàn)CC |
| 行業標準 | EMI FCC CFR47 Part 15 EN55022/CISPR22，ClassA EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) IEC61000-4-8 30A/m IEC61000-4-9 1000A/m IEC61000-4-10 100A/m IEC61000-4-12 2kV/CM,1kV/DM IEC61000-4-16 30V(cont.),300V(1s) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |

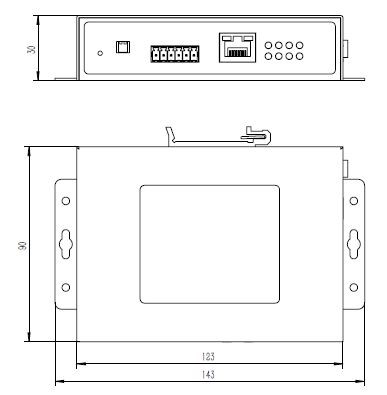

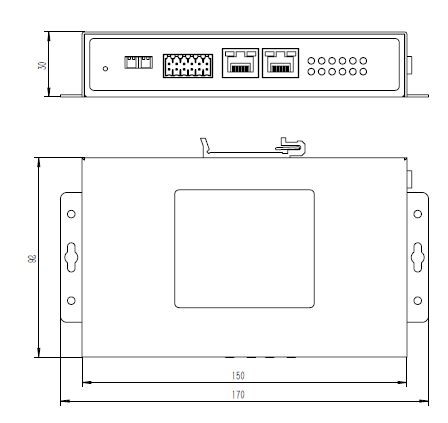

KGW3102A KGW3204A

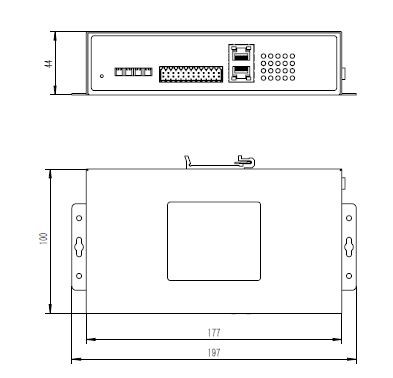

KGW3208A
硬件選型
|
可選型號 |
網口 |
RS232串口 |
RS485串口 |
電源 |
尺寸 |
|
KGW3102A-E-1T2D-485-L17 |
1個百兆電口 |
- |
2 |
12-48VDC |
123×90×30 |
|
KGW3204A-E-2T4D-485-L17 |
2個百兆電口 |
- |
4 |
12-48VDC |
150×92×30 |
|
KGW3208A-E-2T8D-485-L17 |
2個百兆電口 |
- |
8 |
12-48VDC |
177×100×44 |
系統固件
|
固件型號 |
固件包內容 |
|
KGW-IE0（默認固件） |
Modbus RTU，Modbus TCP，OPC UA ，DNP 3.0，DL/T645-2007, DL/T645-1997，IEC-60870-101，IEC-60870-103，IEC-60870-104，西門子S7 |
