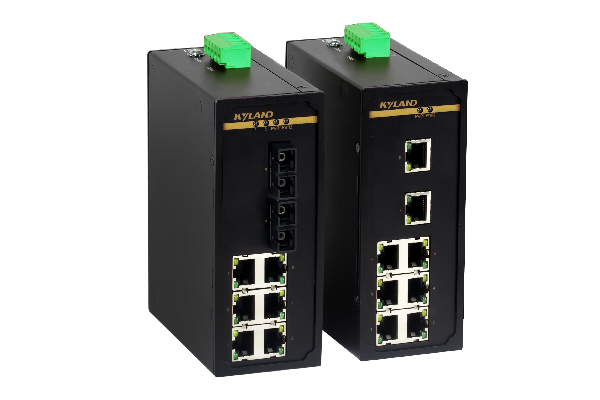

KIEN1009非網管交換機是一款節能環保的低功耗綠色工業以太網產品，提供豐富的接口組合，可支持2個光電可選百兆接口和6個百兆電口，即插即用。其IP40防護的金屬外殼，抗強振動的卡軌座，-40℃ ~+85℃極端環境溫度適應能力及良好的EMC電磁兼容性能使該系列產品具備在惡劣工業環境下穩定可靠工作的能力，可為全球范圍內的電力，智能交通，工廠自動化，視頻監控等工業應用領域組建快速穩定的百兆終端接入網絡保駕護航。
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) |
| 交換屬性 | MAC表 8K 包緩沖區 1Mbit 包轉發率 1.4Mpps 交換延遲 <10μs |
| 接口 | 百兆端口 100Base-FX,單/多模SC任選 10/100Base-T(X), RJ45接口 |
| 指示燈 | 前面板指示燈 電源指示燈: PWR1, PWR2 接口指示燈: Link/ACT, Speed(電口); Link/ACT(光口) |
| 電源 | 輸入電壓 24-48VDC 接入端子 5芯5.08mm間距插入式端子 功率 <6.5W 過載保護 支持 反接保護 支持 冗余保護 支持 |

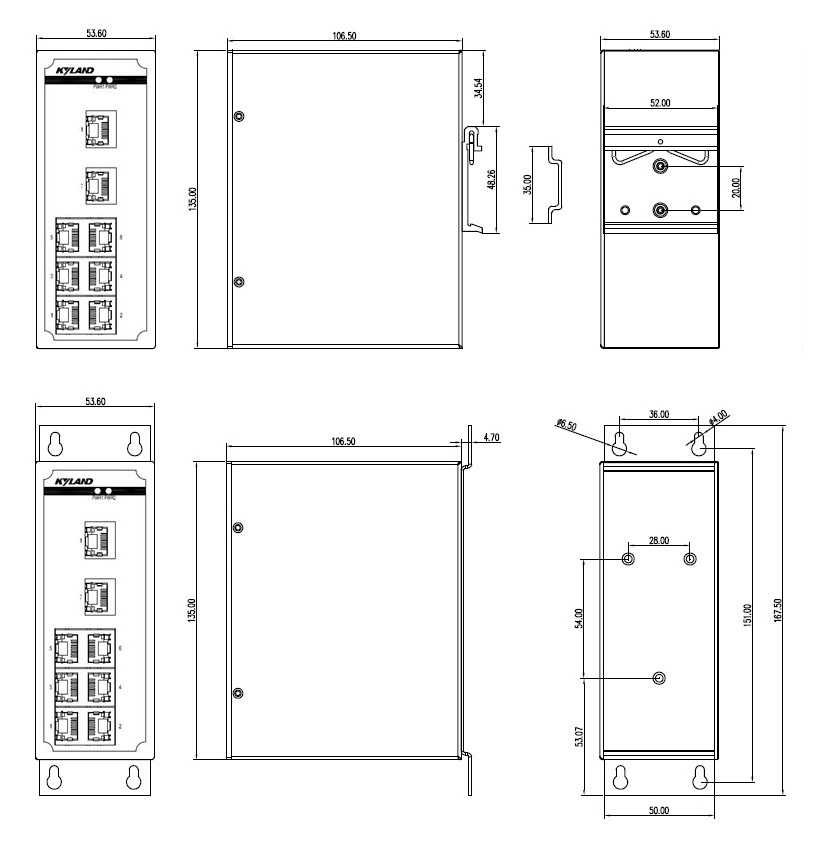

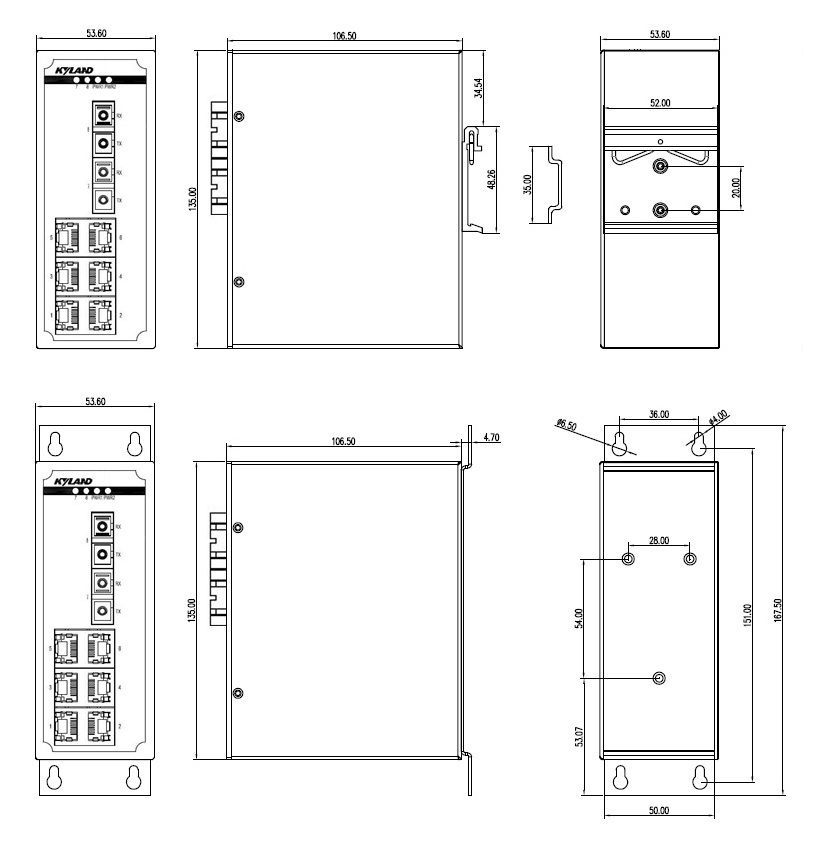

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 53.6mm×135mm×106.5mm (W×H×D) 重量 0.76Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 397000h 保修期 5年 |
| 認證 | UL508, Class I Div 2, CE, FCC |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV (contact), ±15kV (air) IEC61000-4-3(RS) 10V/m (80MHz～2GHz) IEC61000-4-4(EFT) Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5(Surge) Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
| 產品型號 | 輸出接口 | 電源 |
| KIEN1009-2S6T-SC40-L2-L2 |
2×100Base-FX, 單模光口, SC接頭, 1310nm, 40km 6×10/100Base-T(X) RJ45電口 |
24-48VDC (18-72VDC),冗余輸入 |
| KIEN1009-2M6T-SC05-L2-L2 |
2×100Base-FX, 多模光口, SC接頭, 1310nm, 5km 6×10/100Base-T(X) RJ45電口 |
24-48VDC (18-72VDC),冗余輸入 |
| KIEN1009-8T-L2-L2 | 8×10/100Base-T(X) RJ45電口 | 24-48VDC (18-72VDC),冗余輸入 |
選購配件
|
配件型號 |
配件型號 |
| DT-BGAZ-02 |
壁掛安裝板 |
| DT-FCZ-RJ45-01 | 單口RJ45防塵罩 |
Kyland-KIEN1009-Datasheet-CN Kyland-KIEN1009-硬件安裝手冊-CN
