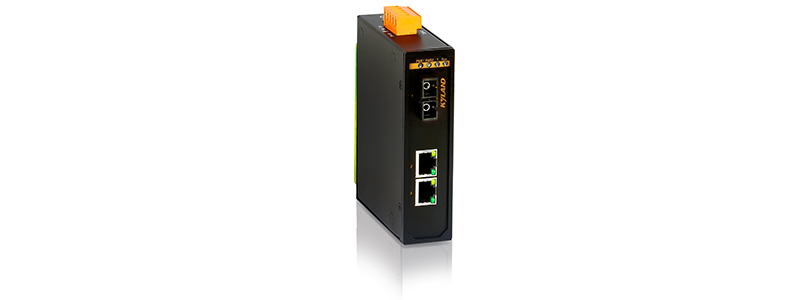

KOM300M是一款綠色低功耗工業級光纖收發器,其滿載功耗低至2.7W. 支持1個百兆光口,2個百兆電口. 支持9-36VDC或18-72VDC冗余電源輸入. DIN卡軌式和壁掛式兩種安裝方式. IP40防護等級. 支持Telnet,WEB,Kyvision管理方式.
| 軟件功能 | 管理與維護 | 支持Telnet,WEB管理方式 支持SNMPv1/v2c/V3,可通過Kyvision集中管理 支持FTP/TFTP軟件升級 支持端口告警 支持LLDP |
| 產品規格 | ||
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) |
|
| 交換屬性 | MAC表 2K 包緩沖區 1Mbit 包轉發率 0.8Mpps 交換延遲 <5μs |
|
| 接口 | 百兆端口 100Base-FX, 單/多模, SC/ST/FC任選; 10/100Base-T(X), RJ45接口 |
|
| 指示燈 | 前面板指示燈 運行指示燈:Run 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) |
|
| 電源 | 輸入電壓 24-48VDC(18-72VDC); 12-24VDC(9-36VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <2.7W 過載保護 支持 反接保護 支持 冗余保護 支持 |
|

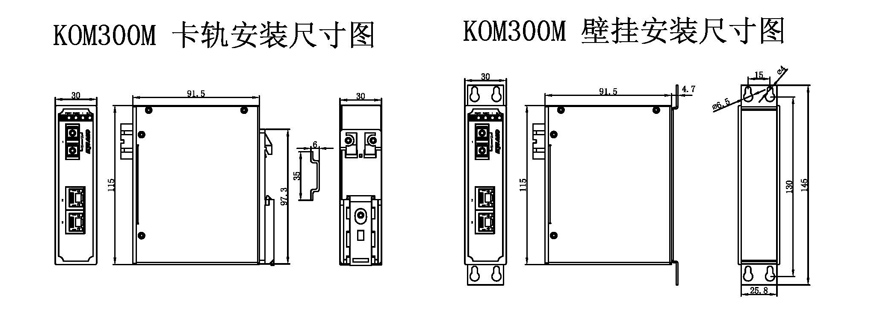

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 30mm×115mm×91.5mm(W×H×D) 重量 0.46Kg 安裝方式 DIN卡軌式或壁掛式 |
|
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
|
| 質保 | MTBF 457840h 保修期 5年 |
|
| 認證 | 認證 CE(EMC), FCC: 采用L2:24-48VDC電源的型號. UL508, Class I Div 2: 采用L2:24-48VDC電源的型號. |
|
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
KOM300M-Ports-Connector-PS1-PS2 |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
1S2T=1×100Base-FX,單模光口;2×10/100Base-T(X)電口 1M2T=1×100Base-FX,多模光口;2×10/100Base-T(X)電口 |
|
Connector:百兆光口參數 |
SC05=SC接頭,多模,1310nm,5km ST05=ST接頭,多模,1310nm,5km FC05=FC接頭,多模,1310nm,5km SC40=SC接頭,單模,1310nm,40km ST40=ST接頭,單模,1310nm,40km FC40=FC接頭,單模,1310nm,40km SC60=SC接頭,單模,1310nm,60km SC80=SC接頭,單模,1550nm,80km |
|
PS1-PS2:電源輸入 |
L2-L2=24-48VDC(18-72VDC),冗余輸入 L5-L5=12-24VDC(9-36VDC),冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
DT-BGAZ-01 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
