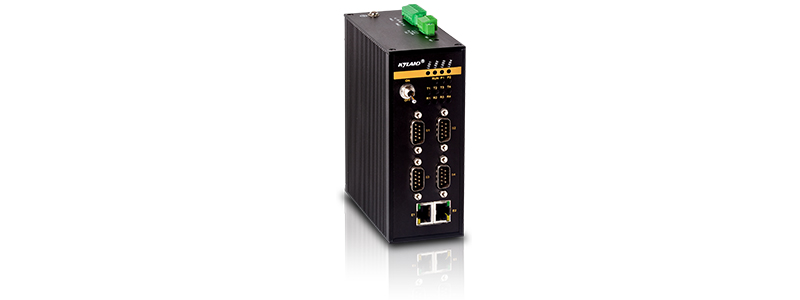

KPS2204是專為串口設備聯網應用而開發的可編程協議轉換器. 是一款集以太網,串行數據傳輸于一體的協議轉換器設備,實現串口協議與以太網協議直接的轉換. 支持基于Linux系統的二次開發,為用戶二次開發預留可編程按壓式開關,電平檢測端子,可編程指示燈.
KPS2204支持2個10/100Base-T(X)以太網接口和4路RS232/RS422/RS485串行數據接口. 18-36 VDC或36-72 VDC冗余電源輸入. DIN卡軌式和壁掛式兩種安裝方式. IP40防護等級. 支持Telnet,WEB管理方式. 電源輸入端過流,過壓及EMC防護,以太網RJ45接口和RS232/RS422/RS485串行數據接口優良的EMC防護性能,使得KPS2204能夠適應嚴酷而危險的工業環境.
| 軟件功能 | |
| 安全技術 | 支持SSH |
| 管理與維護 | 支持Telnet,WEB管理方式 支持FTP軟件升級 支持LLDP |
| 時鐘管理 | 支持SNTP Client |
| 產品規格 | |
| 標準 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3x(流控) |
| 接口 | 百兆電口 10/100Base-T(X) RJ45接口 串行口 串口數量:4路RS232/RS422/RS485 電氣特性:符合3線RS232,4線RS422,2線RS485相關標準 物理接口:DB9針 數據傳輸誤碼率:≤10-10 波特率:50bps-230400bps,默認值為9600bps 傳輸距離:RS232:15m,RS422/RS485:1200m 數據位:5,6,7,8,默認值為8 停止位:1,2,默認值為1 校驗位:None,Even,Odd,Space,Mark,默認值為None 流控:XON/XOFF,默認值為無流控 |
| 指示燈 | 前面板指示燈 運行指示燈:Run 電源指示燈:PWR1,PWR2 接口指示燈:Link,ACT(電口);T1-T4,R1-R4(串口) |
| 按鈕 | Reset:系統復位配置 Default:系統默認配置 |
| 電源 | 輸入電壓 48VDC(36-72VDC); 24VDC(18-36VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <5W 過載保護 支持 反接保護 支持 冗余保護 支持 |

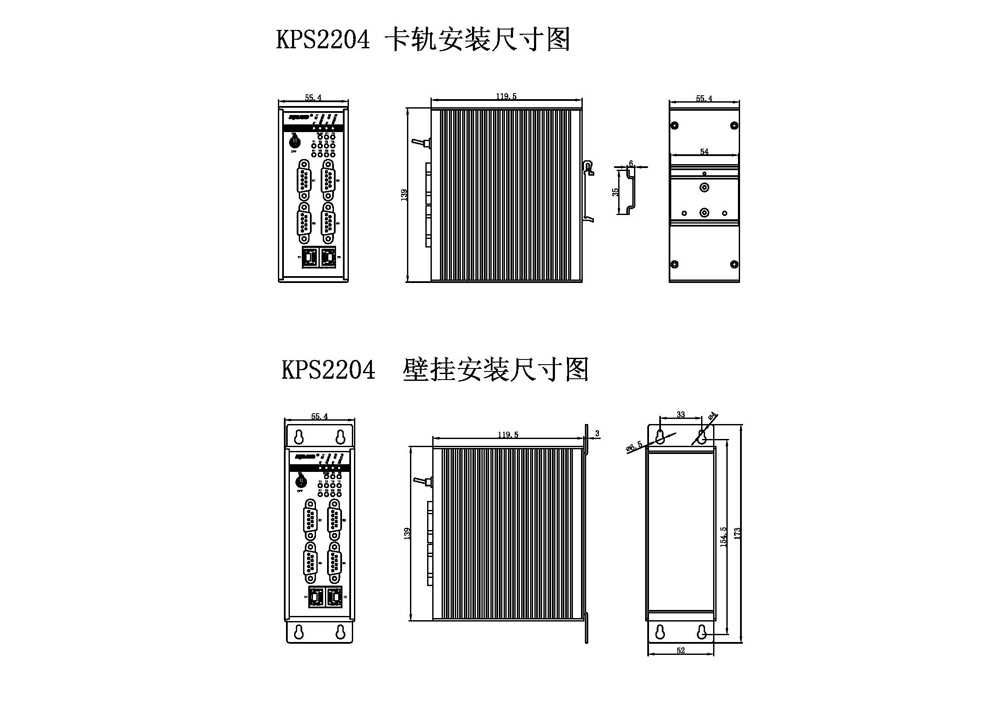

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 55.4mm×139mm×119.5mm(W×H×D) 重量 0.5Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 333755h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
推薦型號
|
產品型號 |
KPS2204-Ports-PS1-PS2 |
|
代碼定義 |
代碼選型 |
|
Ports:端口 |
2T4D=2×10/100Base-T(X)電口;4×RS232/RS422/RS485串口 |
|
PS1-PS2:電源輸入 |
L1-L1=48VDC(36-72VDC),冗余輸入 L3-L3=24VDC(18-36VDC),冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
DT-BGAZ-04 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
