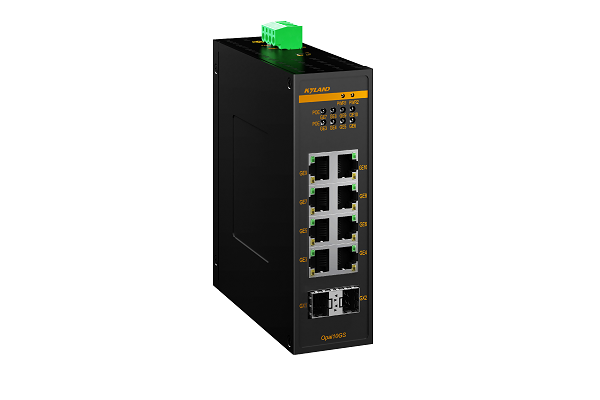

Opal10GS非網管型PoE交換機支持8個千兆自適應PoE電口和2個千兆SFP接口。Opal10GS具有IP30防護的金屬外殼，抗強振動的卡軌座，-40℃-+75℃極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力，同時提供12/24/48VDC電源輸入。目前該產品可用于交通，石油石化，自動化等工業領域。
8個千兆自適應PoE電口和2個千兆SFP接口
802.3at/af標準
支持寬溫度范圍-40℃～+75℃
IP30防護等級
符合工業三級電磁兼容性要求
CE, FCC認證
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i,IEEE 802.3u,IEEE 802.3af, IEEE 802.3at |
| 交換屬性 | MAC表 16K 包緩沖區 2Mbit 包轉發率 14.8Mpps 交換延遲 <10μs 超長幀 10KByte |
| 接口 | 千兆端口 1000Base-X, SFP接口 10/100/1000Base-T(X), RJ45接口 802.3af/at PoE端口 可為負載提供最大30W的功率; V+,V-對應2對數據線1/2和3/6(End-Span PSE) |
| 指示燈 | 前面板指示燈 電源指示燈:PWR1,PWR2 PoE指示燈:POE(電口) 接口指示燈:Link/ACT,Speed(電口), Link/ACT(光口) |
| 電源 | 輸入電壓 L5: 24VDC(12-36VDC) L16: 48VDC(12-57VDC) 12-45VDC for no PoE 45-57VDC for PoE 51-57VDC for PoE+ 功率 L5: <9W(無PD) PoE output 60W@12VDC PoE output 120W@24VDC L16: <9W@12-45VDC(無PD) PoE output 120W@45-57VDC(PoE) PoE output 240W@51-57VDC(PoE+) 接入端子 4芯5.08mm間距插入式端子 PoE過載保護 支持 反接保護 支持 冗余保護 支持 |

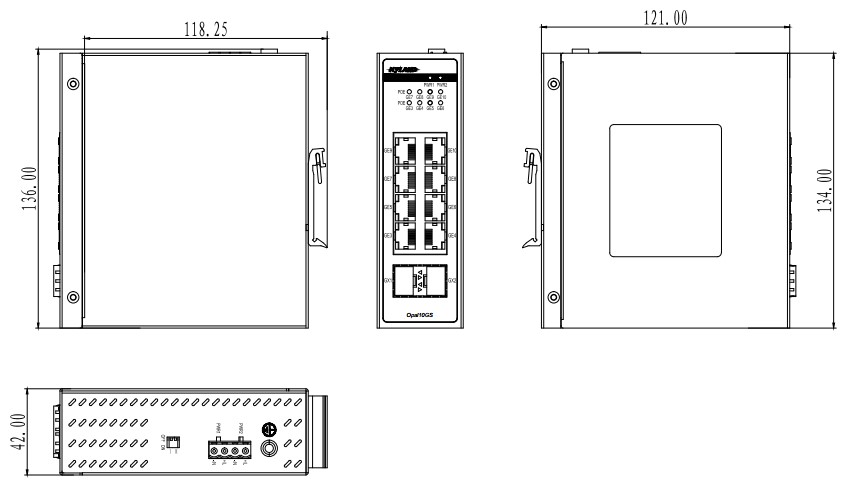

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP30 尺寸 42mm×136mm×121mm(W×H×D) 重量 <0.45Kg 安裝方式 DIN卡軌式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF L16: 1463833h L5: 1331573h 保修期 5年 |
| 認證 | CE, FCC EMC: EN 55032, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
| 產品型號 | 輸出接口 | 電源 |
| Opal10GS-2GX8GP-L5-L5 | 2×1000Base-X SFP接口，8×10/100/1000Base-T(X) RJ45 PoE電口 | 12-36VDC, 冗余輸入 |
| Opal10GS-2GX8GP-L16-L16 | 2×1000Base-X SFP接口，8×10/100/1000Base-T(X) RJ45 PoE電口 | 12-57VDC, 冗余輸入 |
