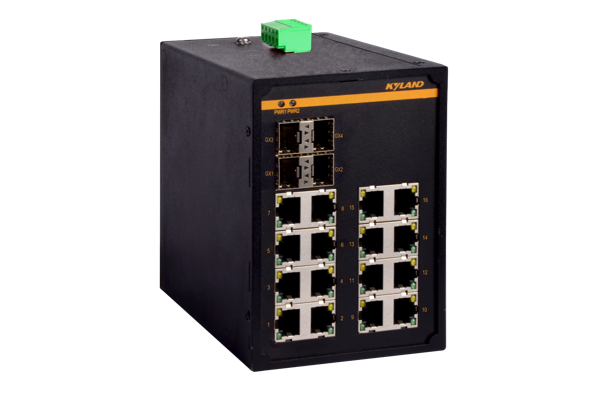

Opal20非網管交換機擁有靈活的端口組合和可靠的性能，支持最多4個100/1000M SFP接口+16個10/100/1000M電口，即插即用。其IP40防護的金屬外殼，抗強振動的卡軌座，-40℃~+75℃極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力，可為電力，智能交通，工廠自動化，視頻監控等工業應用領域組建快速穩定的百兆/千兆終端接入網絡保駕護航。
支持4個100Base-X, 1000Base-X SFP接口，16個10/100/1000M電口
符合工業三級電磁兼容性要求
IP40防護等級
CE, FCC認證
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) |
| 交換屬性 | MAC表 8K 包緩沖區 4.1Mbit 包轉發率 29.8Mpps 交換延遲 <5μs 超長幀長度 10000 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 |
| 指示燈 | 前面板指示燈 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) |
| 電源 | 輸入電壓 24-48VDC(18-72VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <18W 過載保護 支持 反接保護 支持 冗余保護 支持 |

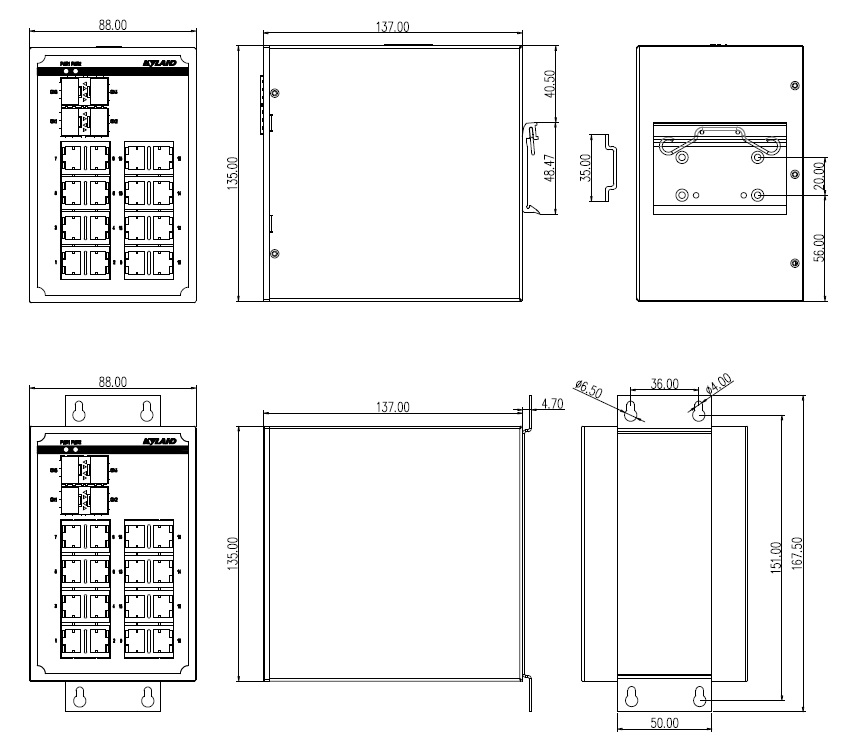

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸88mm×135mm×137mm (W×H×D) 重量 1.25Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | 保修期 5年 |
| 認證 | CE, FCC |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
| 產品型號 | 輸出接口 | 電源 |
| Opal20-4GX16GE-L2-L2 | 4×100Base-X, 1000Base-X SFP接口; 16×10/100/1000Base-T(X) RJ45電口 | 24-48VDC (18-72VDC),冗余輸入 |
選購配件
|
配件型號 |
配件說明 |
|
SFP模塊 |
參考工業級SFP模塊選購表 |
|
DT-BGAZ-02 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
