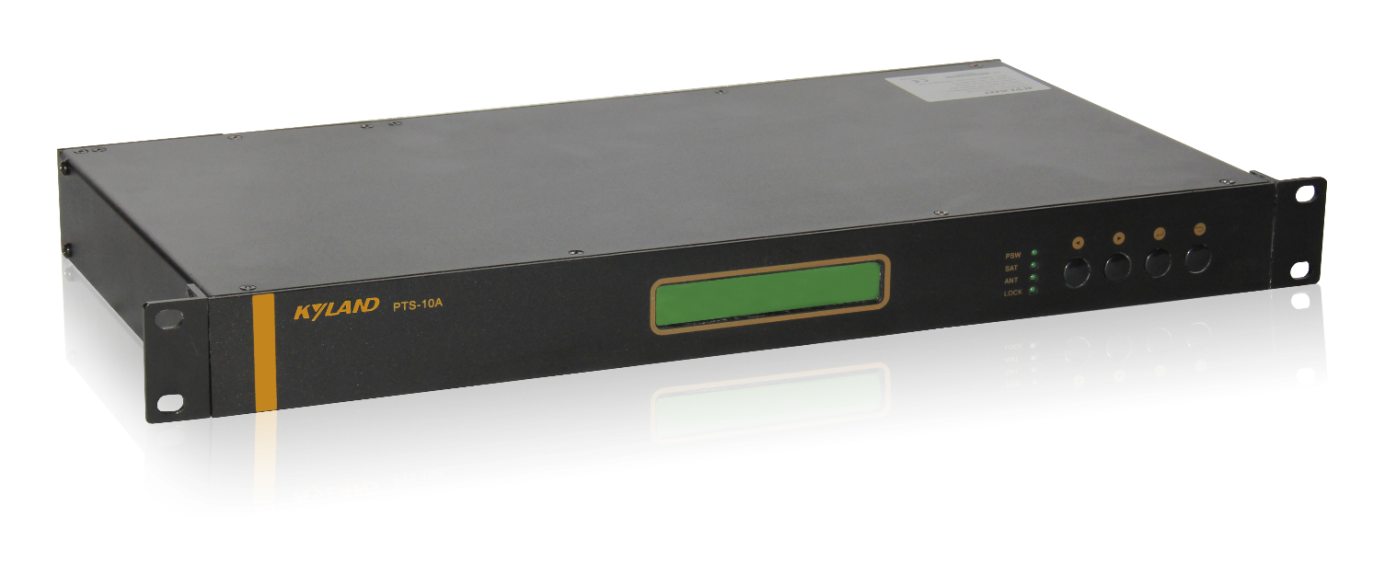

PTS-10A精確時間同步裝置是一款為工業領域提供的納秒級時間服務的機架式多功能時鐘服務器。該服務器支持北斗/GPS/GLONASS雙衛星絕對時間基準及IEEE1588(PTP)和IRIG-B地面基準時間源的自動跟蹤和鎖定，同時內置多源時間算法可提供天地互備多路時間源選擇及切換邏輯應用功能。
PTS-10A支持IEEE1588(PTPv2)/NTP/SNTP網絡時間同步授時信號，支持脈沖/IRIG-B碼/串行TOD時間報文等多種輸出信號以滿足不同行業的時間同步需求。
PTS-10A時鐘服務器支持WEB/SNMP遠程系統管理和配置模式。
| 產品規格 | |
| 時間源輸入接口 | 類型一 衛星時間源 SAT-1/SAT-2：BNC接口(5V DC) 類型二 地面時間源1 ETH0/ETH1：PTPv2(IEEE1588) 類型三 地面時間源2 FI1 (SMA接口) + FI2 (ST-850nm) |
| 守時性能 | 寬溫晶振(TCXO) ＜55μs/1h 恒溫晶振(OCXO) ＜6μs/24h |
| 網絡端口 | 網口類型 2*100/1000M 光電復用端口+2*100M 電口 默認支持NTP/SNTP 光電復用端口(ETH0 ETH1)支持PTPv2，不含SFP模塊 |
| 輸出接口 | 類型-1 4路BNC交流B碼信號輸出接口 6路BNC脈沖/直流B碼信號輸出接口 2路DB9串行TOD信號輸出接口 類型-2 10路BNC脈沖/直流B碼信號輸出接口 2路DB9串行TOD信號輸出接口 |
| 性能參數 | NTP/SNTP： 標配以太網口 ±50μs 擴展以太網口 ±10ms PTPv2(IEEE1588)： 標配以太網口 ±50ns 脈沖信號： 光纖 ±60ns TTL電平 ±60ns 差分電平 ±0.5μs(需定制) IRIG-B： 光纖 ±60ns TTL電平 ±60ns 差分電平 ±0.5μs(需定制) 交流 ±20μs 串行報文： RS232 ±5ms RS485 ±5ms(需定制) |
| 面板指示燈 | 電源狀態指示燈：PSW 常亮：正常上電 常滅：斷電 衛星狀態指示燈：SAT 常亮：接收衛星數量≥4顆 常滅：接收衛星數量＜4顆 天線狀態指示燈：ANT 常亮：天線狀態正常 常滅：天線狀態異常 鎖定狀態指示燈：LOCK 閃爍：LOCK狀態(1次/秒)/守時狀態(1次/3秒) 常滅：時鐘未鎖定 |
| 面板按鍵 | UP 光標向左移/向前翻頁 DOWN 光標向右移/向后翻頁 ENTER 進入下級菜單/確認操作 ESC 返回上級菜單/取消操作 |
| 電源及告警 | 輸入電壓 110-220VAC/DC(85-264VAC/85-300VDC) 電源數量 單電源/雙電源 功耗 ＜15W 接入端子 5-pin間隔插入式鳳凰端子 電源告警 支持時鐘掉電狀態告警 狀態告警 支持時鐘守時狀態告警 |
| 機械結構 | 安裝方式 標準1U19英寸機架式安裝 設備尺寸 W x H x D：483x44x230mm 外殼材質 金屬 設備凈重 4.5kg 防護等級 IP40 散熱方式 自然冷卻無風扇 |
| 環境 | 工作溫度 -20℃~+70℃ 存儲溫度 -30℃~+80℃ 濕度 5%~95%，無凝結 |
| 質保 | 平均無故障運行時間 50000hrs 保修期 5年 |
| 認證 | CE認證 |
| 行業標準 | DL/T 1100.1-2018 電力系統時間同步系統第一部分：技術規范 GB/T 2423.3-2006 電工電子產品環境試驗(idt IEC60062-2-78 2001) GB/T 60107-2000 (idt EIA/TIA-232-E) GB/T 11014-1989 平衡電壓數字接口電路的電氣特性(eqv EIA RS-422A) GB/T 11287-2000 繼電器部分(ide IEC 60255-21-1：1988) GB/T 13279-2002 遠動終端設備 GB/T 14537-1993 量度繼電器和保護裝置的沖擊與碰撞試驗(idt IEC 60255-21-2：1988) GB/T 17626.3-1998 電磁兼容試驗和測量技術靜電放電抗擾度試驗 GB/T 17623.4-1998 電磁兼容試驗和測量技術射頻電磁場抗擾度試驗 GB/T 17626.4-1998 電磁兼容試驗和測量技術電快速瞬變脈沖群抗擾度試驗 GB/T 17626.5-1998 電磁兼容試驗和測量技術浪涌(沖擊)抗干擾度試驗 GB/T 17626.8-1998 電磁兼容試驗和測量技術工頻磁場抗干擾度試驗 GB/T 17626.9-1998 電磁兼容試驗和測量技術脈沖磁場抗干擾度試驗 GB/T 17626.10-1998 電磁兼容試驗和測量技術阻尼震蕩磁場抗干擾度試驗 GB/T 17626.12-1998 電磁兼容試驗和測量技術震蕩抗干擾度試驗 GB/T 19391-2003 全球定位系統(GPS)術語及定義 |

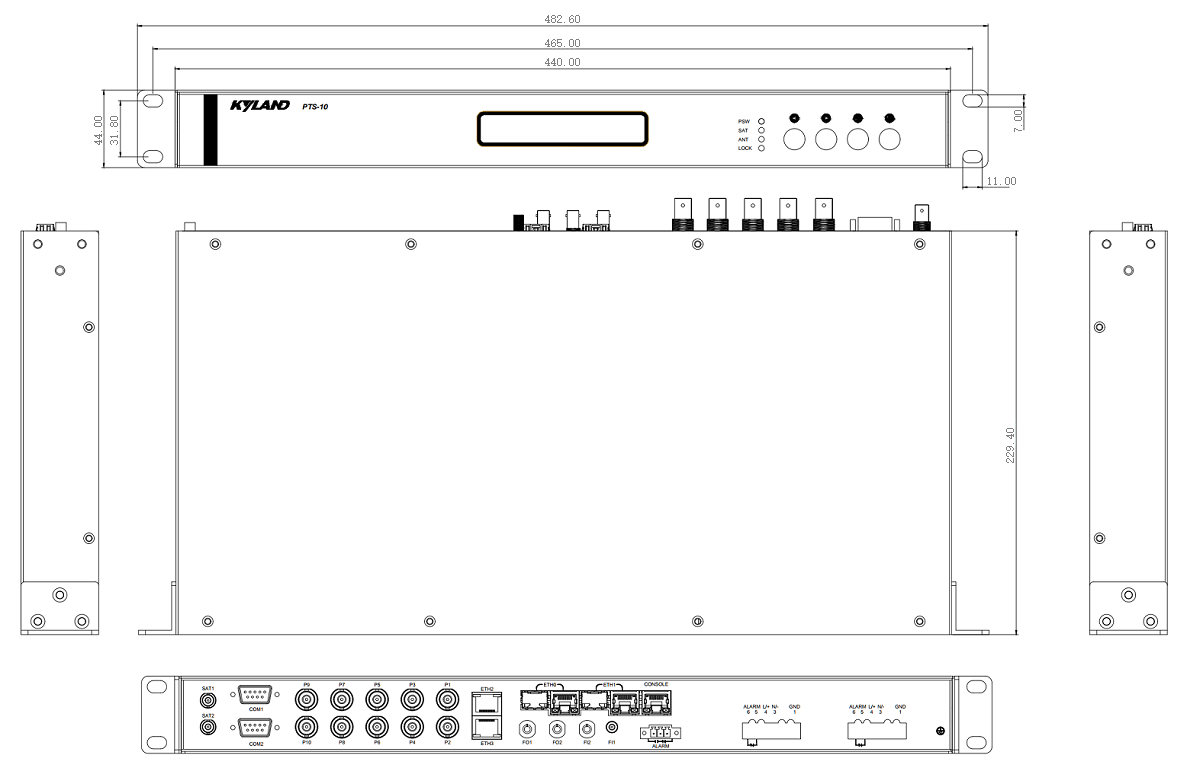

面板示意圖
設備選型
推薦型號
| 產品型號 |
電源類型 110-220VAC/DC |
晶振類型 | 衛星模塊 |
網口類型 2*100/1000M 光電復用端口+2*100M 電口 |
光纖輸入 FI1 (SMA)+FI2 (ST-850nm MM)+FO1(ST-850nm MM)+FO2(ST-850nm MM) |
輸出接口 |
| PTS-10A-2-175100XXXXXXXXXXXX-XX | 雙電源 |
寬溫晶振 TCXO |
雙通道，可分別獨立配置GPS/BDS |
支持 | N/A |
4路BNC交流B碼信號輸出接口，6路BNC脈沖/直流B碼信號輸出接口，2路DB9串行TOD信號輸出接口 |
| PTS-10A-2-175110XXXXXXXXXXXX-XX | 雙電源 |
寬溫晶振 TCXO |
雙通道，可分別獨立配置GPS/BDS |
支持 | 支持 |
4路BNC交流B碼信號輸出接口，6路BNC脈沖/直流B碼信號輸出接口，2路DB9串行TOD信號輸出接口 |
| PTS-10A-2-175111XXXXXXXXXXXX-XX | 雙電源 |
寬溫晶振 TCXO |
雙通道，可分別獨立配置GPS/BDS |
支持 | 支持 |
10路BNC脈沖/直流B碼信號輸出接口，2路DB9串行TOD信號輸出接口 |
| PTS-10A-2-375110XXXXXXXXXXXX-XX | 雙電源 |
恒溫晶振 OCXO |
雙通道，可分別獨立配置GPS/BDS |
支持 | 支持 |
4路BNC交流B碼信號輸出接口，6路BNC脈沖/直流B碼信號輸出接口，2路DB9串行TOD信號輸出接口 |
| PTS-10A-2-176110XXXXXXXXXXXX-XX | 雙電源 |
寬溫晶振 TCXO |
雙通道，可分別獨立配置GPS/GLN |
支持 | 支持 |
4路BNC交流B碼信號輸出接口，6路BNC脈沖/直流B碼信號輸出接口，2路DB9串行TOD信號輸出接口 |
| PTS-10A-1-172100XXXXXXXXXXXX-XX | 單電源 |
寬溫晶振 TCXO |
單通道，可配置GPS/BDS |
支持 | N/A |
4路BNC交流B碼信號輸出接口，6路BNC脈沖/直流B碼信號輸出接口，2路DB9串行TOD信號輸出接口 |
| PTS-10A-2-172100XXXXXXXXXXXX-BDS | 雙電源 |
寬溫晶振 TCXO |
單通道，BDS | 支持 | N/A |
4路BNC交流B碼信號輸出接口，6路BNC脈沖/直流B碼信號輸出接口，2路DB9串行TOD信號輸出接口 |

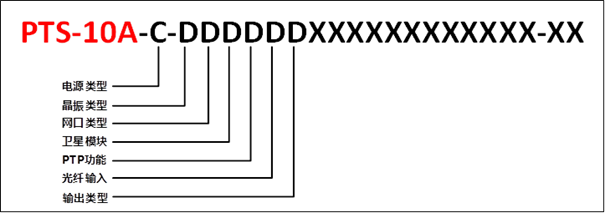

基本配置描述
| 類型 | P/N號 | 描述 |
| 電源類型-C | 1 | 110-220VAC/DC 單電源 |
| 2 | 110-220VAC/DC 雙電源 | |
| 晶振類型-D | 1 | 寬溫晶振(TCXO) ＜55μs/1h |
| 3 | 恒溫晶振(OCXO) ＜6μs/24h | |
| 網口類型-D | 7 | 2*100/1000M 光電復用端口+2*100M 電口 |
| 衛星模塊-D | 2 | 單通道，可配置GPS/BDS |
| 5 | 雙通道，可分別獨立配置GPS/BDS | |
| 6 | 雙通道，可分別獨立配置GPS/GLN | |
| PTP功能-D | 1 | PTPv2功能(ETH0/ETH1網口支持) |
| 光纖輸入-D | 0 | N/A |
| 1 | FI1 (SMA)+FI2 (ST-850nm MM)+FO1(ST-850nm MM)+FO2(ST-850nm MM) | |
| 輸出接口-D | 0 |
4路BNC交流B碼信號輸出接口 6路BNC脈沖/直流B碼信號輸出接口 2路DB9串行TOD信號輸出接口 |
| 1 |
10路BNC脈沖/直流B碼信號輸出接口 2路DB9串行TOD信號輸出接口 |
軟件功能
|
類型 |
P/N號 |
描述 |
|
軟件功能 |
PTS-10A-S11 |
WEB + SNMP（默認） |
配件包選型
| 時鐘服務器 | 對應時鐘配件包 | |||
| 描述 | 說明 | 物料編碼 | 物料描述 | 說明 |
| PTS-10A-2-175100XXXXXXXXXXXX-XX | 雙衛星通道，雙電源 | 310007804 | 時鐘服務器配件包-2-2-50-B | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個底座式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 |
| 310007805 | 時鐘服務器配件包-2-2-50-H | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個抱箍式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 | ||
| PTS-10A-2-175110XXXXXXXXXXXX-XX | 雙衛星通道，雙電源 | 310007804 | 時鐘服務器配件包-2-2-50-B | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個底座式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 |
| 310007805 | 時鐘服務器配件包-2-2-50-H | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個抱箍式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 | ||
| PTS-10A-2-175111XXXXXXXXXXXX-XX | 雙衛星通道，雙電源 | 310007804 | 時鐘服務器配件包-2-2-50-B | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個底座式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 |
| 310007805 | 時鐘服務器配件包-2-2-50-H | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個抱箍式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 | ||
| PTS-10A-2-375110XXXXXXXXXXXX-XX | 雙衛星通道，雙電源 | 310007804 | 時鐘服務器配件包-2-2-50-B | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個底座式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 |
| 310007805 | 時鐘服務器配件包-2-2-50-H | 2條雙模天線(50m線纜含GPS/BDS蘑菇頭)，2個抱箍式天線支架，2條3m電源線，2個防雷器，2條30cm防雷器饋線 | ||
| PTS-10A-1-172100XXXXXXXXXXXX-XX | 單衛星通道，單電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
| PTS-10A-2-172100XXXXXXXXXXXX-BDS | 單衛星通道，雙電源 | 310007802 | 時鐘服務器配件包-2-1-50-B | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個底座式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 |
| 310007803 | 時鐘服務器配件包-2-1-50-H | 1條雙模天線(50m線纜含GPS/BDS蘑菇頭)，1個抱箍式天線支架，2條3m電源線，1個防雷器，1條30cm防雷器饋線 | ||
配件包說明
| 時鐘配件包 | 包含配件 | ||
| 物料描述 | 說明 | 數量 | |
| 時鐘服務器配件包-2-1-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 1 |
| PTS-ANT-MOUNT-BASE | 底座式安裝支架 | 1 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 1 | |
| 時鐘服務器配件包-2-1-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 1 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 | 1 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 1 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 1 | |
| 時鐘服務器配件包-2-2-50-B | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 2 |
| PTS-ANT-MOUNT-BASE | 底座式安裝支架 | 2 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 2 | |
| 時鐘服務器配件包-2-2-50-H | PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | 2 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 | 2 | |
| 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V | 2 | |
| PTS-ANT-LIGHTING | 天線及設備防雷器 | 2 | |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | 2 | |
配件說明
| 類型 | 物料描述 | 說明 |
| GPS天線 | PTS-ANT-GPS-30-BNC | GPS單模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-50-BNC | GPS單模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-100-BNC | GPS單模天線(100m線纜含蘑菇頭) | |
| BDS天線 | PTS-ANT-GPS-BDS-30-BNC | GPS/BDS雙模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-BDS-50-BNC | GPS/BDS雙模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-BDS-100-BNC | GPS/BDS雙模天線(100m線纜含蘑菇頭) | |
| GLONASS天線 | PTS-ANT-GPS-GLN-30-BNC | GPS/GLN雙模天線(30m線纜含蘑菇頭) |
| PTS-ANT-GPS-GLN-50-BNC | GPS/GLN雙模天線(50m線纜含蘑菇頭) | |
| PTS-ANT-GPS-GLN-100-BNC | GPS/GLN雙模天線(100m線纜含蘑菇頭) | |
| 雙頻蘑菇頭 | PTS-ANT-GPS-BDS-N | GPS/BDS雙頻蘑菇頭(N型接頭) |
| 三頻蘑菇頭 | PTS-ANT-GPS-BDS-GLN-N | GPS/BDS/GLN三頻蘑菇頭(N型接頭) |
| 天線同軸電纜 | PTS-ANT-CABLE-30 | 30m單衛星天線同軸電纜 |
| PTS-ANT-CABLE-50 | 50m單衛星天線同軸電纜 | |
| PTS-ANT-CABLE-80 | 80m單衛星天線同軸電纜 | |
| PTS-ANT-CABLE-100 | 100m單衛星天線同軸電纜 | |
| 電源線 | 連接線纜-3相電源線-3M(單頭鍍錫) | 3m交流電源線，單頭鍍錫，3芯，10A 250V |
| 信號放大器 | PTS-ANT-AMPLIFIER | 天線信號放大器(個/100m及以上天線長度) (需定制，如需使用請聯系公司) |
| 設備防雷器 | PTS-ANT-LIGHTING | 天線及設備防雷器 |
| PTS-ANT-BNC-J/BNC-K-30cm | 30cm設備防雷器饋線 | |
| 蘑菇頭安裝支架 | PTS-ANT-MOUNT-BASE | 底座式安裝支架 |
| PTS-ANT-MOUNT-HOOP | 抱箍式安裝支架 |
選型訂購(模板)
|
訂購信息 |
描述 |
|
基本配置：PTS-10A-2-375111XXXXXXXXXXXX-XX |
PTS-10A時間同步服務器1臺(標準1U19英寸機箱)含LCD液晶顯示屏，GPS+BDS衛星接收模塊各1個，恒溫晶振OCXO1個，2*100/1000M光電復用以太網接口(支持NTP/SNTP網絡同步授時功能及PTPv2網絡精確時間同步授時功能)+2*100Base-TX RJ45接口(支持NTP/SNTP網絡同步授時功能)，10路BNC脈沖/直流B碼信號輸出接口+2路DB9串行TOD信號輸出接口，時鐘支持電源及失步告警，110-220V AC/DC雙電源模塊。 |
|
天線配置： PTS-ANT-GPS-50-BNC*1 PTS-ANT-GPS-BDS-50-BNC*1 PTS-ANT-MOUNT-BASE*2 PTS-ANT-LIGHTING*2 PTS-ANT-BNC-J/BNC-K-30cm*2
|
GPS單模衛星天線(50米線纜含蘑菇頭)1套 GPS/BDS雙模衛星天線(50米線纜含蘑菇頭)*1套 底座式蘑菇頭安裝支架*2個 天線及設備防雷器*2個 30厘米設備防雷器饋線*2條 備注：2個防雷器需要2條防雷器饋線，兩者配套使用 |
