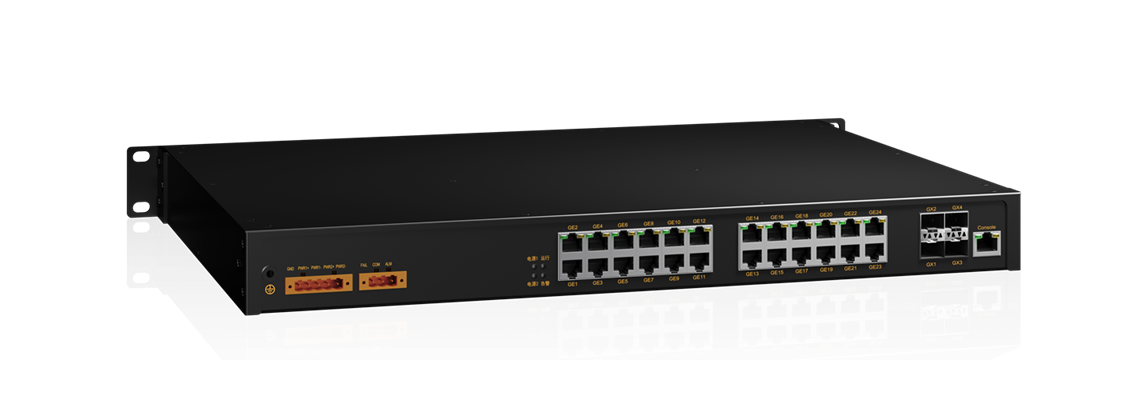

SICOM6800是面向工控安全要求較高場合，采用自主可控交換芯片，自主可控物理層芯片，自主可控CPU ，自主可控操作系統研制的一款國產自主可控三層機架式骨干網交換機。該產品所用元器件均為國產工業級元器件，產品的設計、研發、生產、測試等環節均是在國內完成，是一款真正的100%國產化工業級以太網交換機。
SICOM6800最高支持4個萬兆接口+28個千兆接口，AC/DC 雙電源供電。支持DT-Ring 協議族( 自愈時間<50ms)，DRP/DHP（自愈時間<20ms），MSTP/RSTP/ STP，VLAN，組播，QoS，SSH 等豐富的二層軟件特性；支持VRRP，OSPF，RIP，IGMP，PIM，靜態路由等三層功能，并支持CLI，Telnet，Web 多種管理方式，以及基于SNMPv1/v2c/v3 的網絡管理。針對野外環境適應性，高原適應性，以及EMC 性能要求而開發， 該系列產品具備在惡劣工業環境下穩定可靠工作的能力。
| 軟件功能 | |
| 交換功能 | 支持 VLAN, PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN 協議族, 自愈時間<50ms 支持DRP/DHP, 自愈時間<20ms 支持RSTP/MSTP, 兼容STP 支持ERPS（ITU-T G.8032） |
| 組播技術 | 支持IGMPSnooping 支持GMRP 支持靜態組播 支持IGMP v1/v2/v3 支持PIM-SM, PIM-DM |
| 三層技術 | 支持代理ARP 支持RIPv1/v2 支持OSPFv2 支持靜態路由 支持BGP 支持VRRP |
| 服務質量管理 | 支持ACL, 對L2-L4 層數據進行過濾 支持SP,WRR 隊列調度 支持802.1p(CoS),DSCP |
| 安全 | 支持IEEE802.1X 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用戶分級 支持端口MAC 地址綁定 支持端口隔離 支持電力安全檢測特性 |
| 管理與維護 | 支持Console,Telnet,WEB 管理方式 支持SNMPv1/v2c/v3, 可通過Kyvision 集中管理 支持IEC61850 MMS 建模管理 支持FTP, TFTP 文件傳輸及軟件升級 支持電源告警,IP/MAC 沖突告警, 內存/CPU 利用率告警, 端口link up/down 告警, 環告警, 端口流量告警,CRC 及丟包率告警,SFP 接口接收光功率告警和發送光功率告警 支持端口鏡像 支持DDM (SFP 接口) 支持環路檢測 支持CRC 保護 支持Syslog 支持RMON 支持LLDP 支持Link-check |
| IP管理 | 支持Bootp 支持DHCP server/snooping/client/relay |
| 時鐘管理 | 支持SNTPClient 支持NTP 支持PTPv2 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad( 端口聚合) IEEE 802.3x( 流控) IEEE 802.1p( 優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE1588V2 |
| 交換屬性 | 優先級隊列 8 VLAN數 4K 組播組數 1K 路由表 8K MAC表 32K 交換容量 136Gbps 交換延遲 <10μs 超長幀長度 10KB |
| 接口 | 萬兆端口 10GBase-X, SFP+ 接口 千兆端口 10/100/1000Base-T(X) RJ45 電口,1000Base-X, SFP 接口 百兆端口 100Base-FX, SFP 接口 Console口 RS232,RJ45 接口 告警端口 3芯5.08mm 間距插入式端子,250VAC/220VDC Max,2A Max, 60W Max |
| 指示燈 | 前面板指示燈 運行指示燈：Run 告警指示燈：Alarm 電源指示燈：PWR1，PWR2 接口指示燈：Link/ACT 接口速率指示燈：Speed |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 24-48VDC(18-72VDC) 接入端子 5芯5.08mm間距插入式端子 功率 <55W 過載保護 支持 反接保護 支持 冗余保護 支持 |

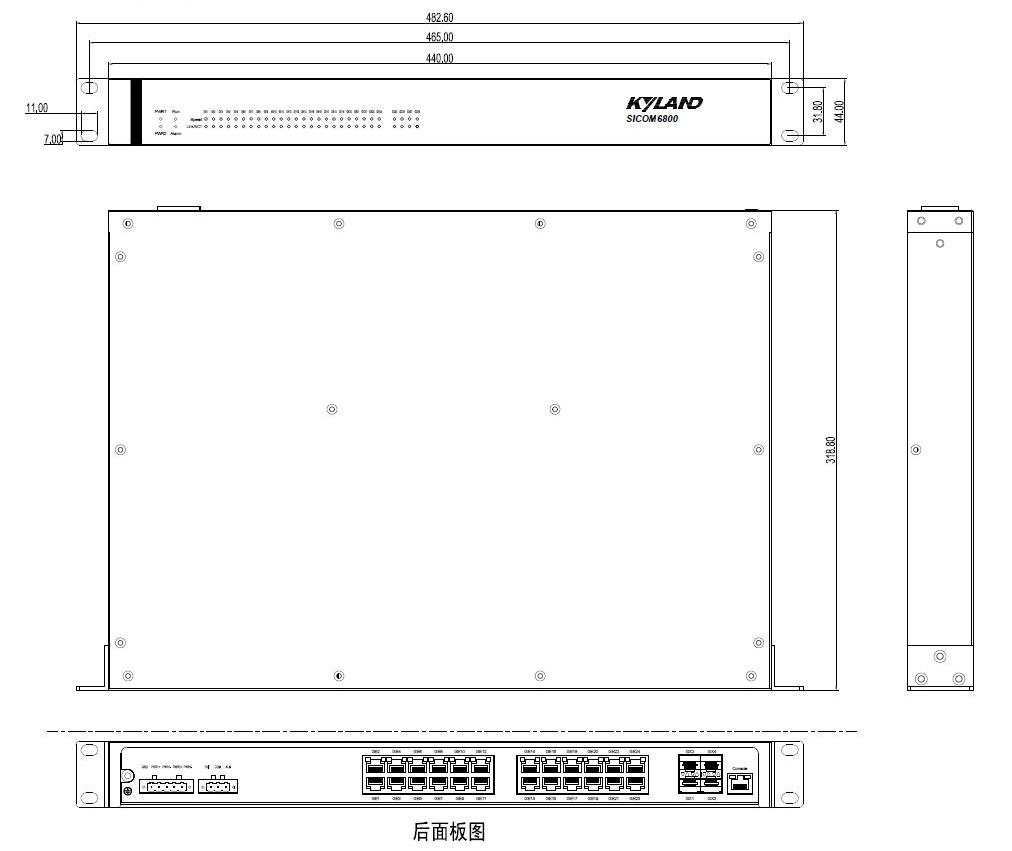

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 440mm×44mm×318.8mm(W×H×D) 重量 5Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～ +75℃ 儲存溫度 -40℃～ +85℃ 相對濕度 5-95% 無凝露 |
| 質保 | MTBF 936443h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15，EN55032/CISPR22，Class A EMS IEC61000-4-2(ESD) ±8kV(contact)，±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV；Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM，±4kV/CM； Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz)；10V(150kHz-80MHz) IEC61000-4-8( 工頻磁場) 100A/m(cont.)，1000A/m(1s-3s) IEC61000-4-9( 脈沖磁場) 1000A/m 機械 IEC60068-2-6( 振動) IEC60068-2-27( 沖擊) IEC60068-2-32( 自由跌落) |
推薦型號
| 產品型號 | 萬兆光口 | 千兆光電復用口 | 千兆光口 | 千兆電口 | 百兆光口 | 高壓供電 | 低壓供電 |
| SICOM6800-4GX24GE-HV-HV | 4 | 24 | 2路 | ||||
| SICOM6800-4GX24GE-L2-L2 | 4 | 24 | 2路 | ||||
| SICOM6800-4GX16SFP-HV-HV | 4 | 16 | 2路 | ||||

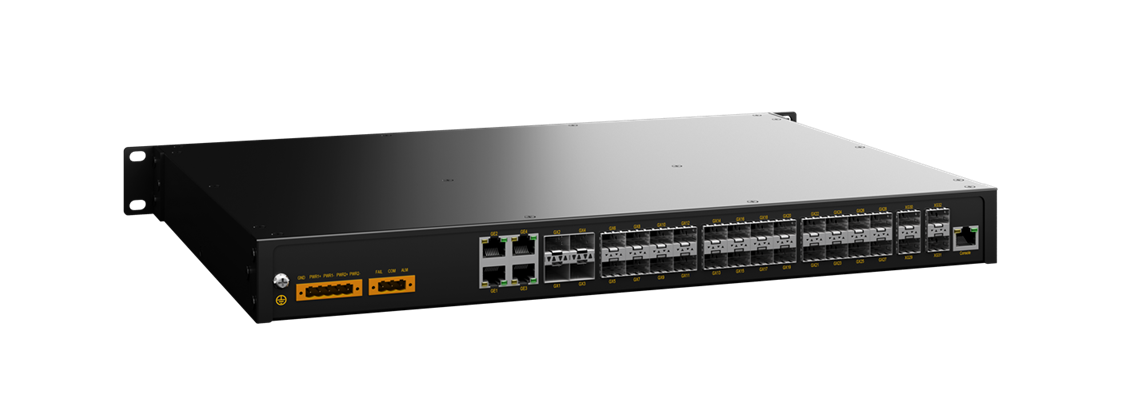

| SICOM6800-16GX-HV-HV | 16 | 2路 | |||||
| SICOM6800-4X4G24GX-HV-HV | 4 | 4 | 24 | 2路 | |||
| SICOM6800-4G24GX-HV-HV | 4 | 24 | 2路 |
選購配件
| 配件型號 | 配件說明 |
| 萬兆SFP模塊 | 參考工業級萬兆SFP模塊選購表 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| DT-FCZ-RJ45-01 | 單口RJ45防塵罩 |
