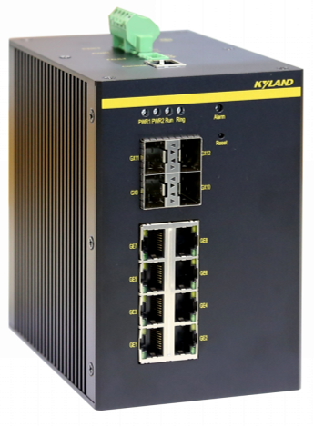

SICOM6800-D是SICOM6800產品系列中卡軌形態的交付件，該產品是面向工控安全要求較高場合研制的國產自主可控三層網管型以太網交換機，采用自主可控交換芯片+自主可控CPU+自主可控操作系統。
SICOM6800-D支持4個1000Base-X SFP接口，8個10/100/1000Base-T(X) RJ45電口。支持DT-Ring協議族(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），MSTP/RSTP/STP，VLAN，組播，QoS等豐富的二層軟件特性，VRRP，OSPF，RIP，IGMP，PIM，靜態路由等三層功能，802.1x，SSH，HTTPs，用戶分級等安全特性，并支持CLI，Telnet，Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件，針對野外環境適應性，高原適應性，以及EMC高防護性能要求而開發，該系列產品具備在惡劣工業環境下穩定可靠工作的能力。
最大支持4個1000Base-X SFP接口，8個10/100/1000Base-T(X) RJ45電口
采用自主可控交換芯片+自主可控CPU+自主可控操作系統
支持DT-Ring, DRP協議族及RSTP, MSTP等多種冗余組網機制
支持VRRP, OSPF, RIP, IGMP, PIM, 靜態路由
支持HTTPS/SSL, SSH, TACACS+, IEEE802.1X, RADIUS, 用戶分級, 端口MAC地址綁定
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持廣播風暴抑制 支持ARP，代理ARP |
| 冗余技術 | 支持DRP/DHP, 自愈時間<20ms 支持DT-Ring, DT-Ring+, DT-VLAN 協議族, 自愈時間<50ms 支持RSTP/MSTP, 兼容STP 支持ERPS（ITU-T G.8032） |
| 組播技術 | 支持靜態組播 支持IGMP Snooping 支持GMRP 支持IGMP v1/v2/v3 支持PIM-SM, PIM-DM |
| 路由技術 | 支持靜態路由 支持RIPv1/v2 支持OSPFv2 支持VRRP |
| 服務質量管理 | 支持ACL,對L2-L4層數據進行過濾 支持802.1p(CoS),DSCP 支持SP,WRR隊列調度 |
| 安全 | 支持IEEE 802.1X 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用戶分級 支持端口MAC地址綁定 支持IP Source Guard 支持端口隔離 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMP v1/v2c/v3, 可通過Kyvision集中管理 支持FTP, TFTP文件傳輸及軟件升級 支持電源告警，IP/MAC地址沖突告警，CPU/內存利用率告警，端口link狀態，端口流量告警，端口丟包率及CRC告警，環告警，SFP 接口接收光功率告警和發送光功率告警 支持端口鏡像 支持Syslog 支持RMON 支持LLDP 支持NQA 支持DDM |
| IP管理 | 支持IPv6地址管理 支持DNS 支持DHCP server/client/snooping |
| 時鐘管理 | 支持NTP Client 支持SNTP Client 支持PTPv2 支持時區及夏時制配置 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K 組播組數 1K 路由表 8K MAC表 32K 交換容量 24Gbps 包轉發率 35.7Mpps 包緩沖區 48Mbit 交換延遲 <10μs 超長幀長度 10KB |
| 接口 | 千兆端口 1000Base-X SFP接口；10/100/1000Base-T(X) RJ45電口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 環指示燈:Ring 接口指示燈:Link/ACT,Speed(電口);Link/ACT(光口) |
| 按鈕 | Reset:支持重啟和恢復默認配置 |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)；24-48VDC(18-72VDC) 接入端子 3芯7.62mm間距插入式端子（高壓）/5芯5.08mm間距插入式端子（低壓） 功率 <20W 過載保護 支持 反接保護 支持 冗余保護 支持 |

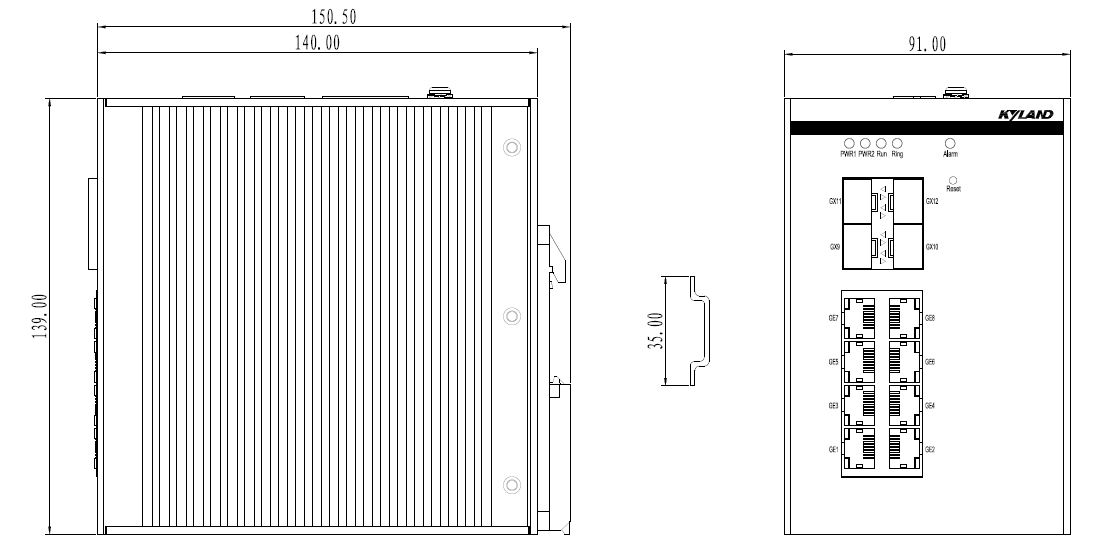

| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 91mm×139mm×140mm (W×H×D) 重量 1.50Kg 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 工作海拔 5000米 |
| 質保 | MTBF 1118569h 保修期 5年 |
| 認證 | 產品最新認證動態請查詢Kyland網站 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
產品選型
|
產品型號 |
輸出接口 |
電源 | 備注 |
|
SICOM6800-D-4GX8GE-L2-L2 |
4×1000Base-X SFP接口 8×10/100/1000Base-T(X) RJ45電口 |
24-48VDC(18-72VDC) , 冗余輸入 | |
|
SICOM6800-D-4GX8GE-HV |
4×1000Base-X SFP接口 8×10/100/1000Base-T(X) RJ45電口 |
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) , 單路輸入 | |
|
SICOM6800-D-C-4GX8GE-L2-L2 |
4×1000Base-X SFP接口 8×10/100/1000Base-T(X) RJ45電口 |
24-48VDC(18-72VDC) , 冗余輸入 | 三防涂覆 |
|
SICOM6800-D-C-4GX8GE-HV |
4×1000Base-X SFP接口 8×10/100/1000Base-T(X) RJ45電口 |
100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) , 單路輸入 | 三防涂覆 |
